空冷旁路系統主要用于空冷凝汽器冬季的正常啟動。環境溫度較低工況下開機時空汽冷凝系統不產生凍結現象。

采用空冷旁路系統作為防凍措施，可有效提高空汽凝汽器的防凍能力，避免空汽冷凝器啟動或運行中因流入蒸汽量不足，引起空冷凝汽器翅片
管內凝結水過冷，發生結冰現象。

旁路系統蒸汽源靈活，可以優先選用低壓蒸汽管網汽源，其為低壓高熱值，較少的用汽量滿足暖機，有利于節能環保，多用于50MW以下機組。

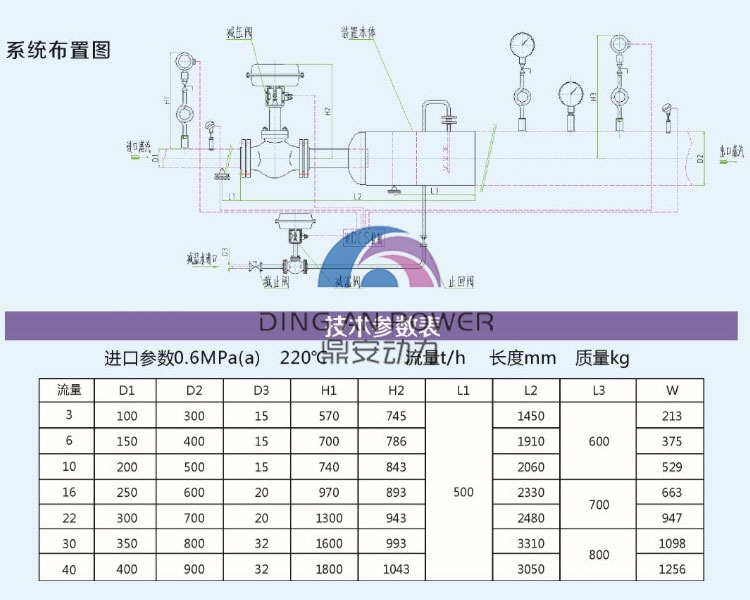

1、低壓蒸汽旁路

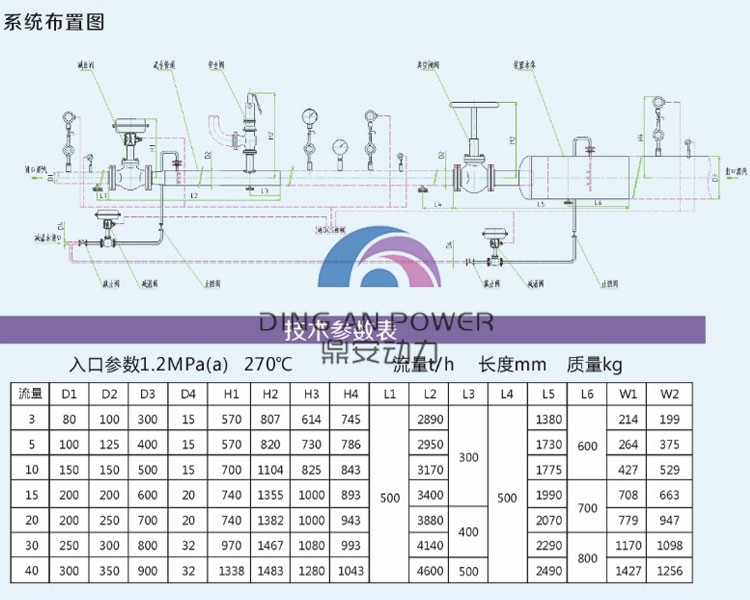

2、中壓蒸汽旁路
