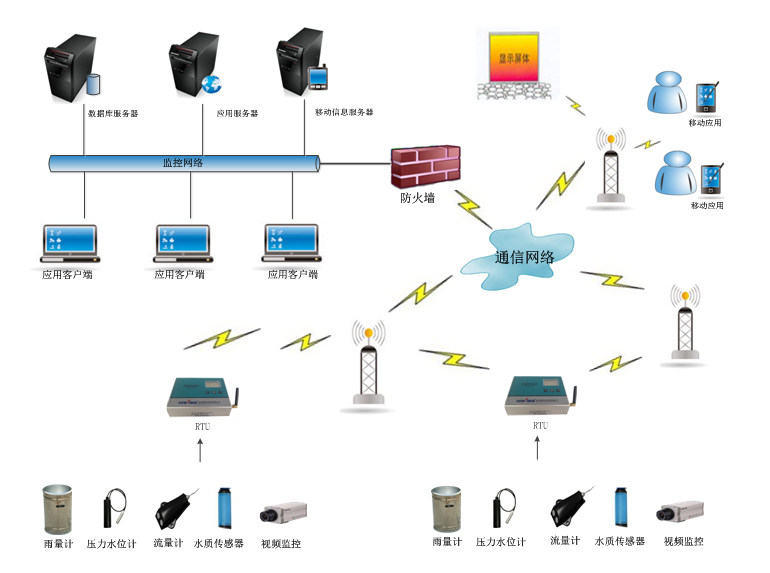

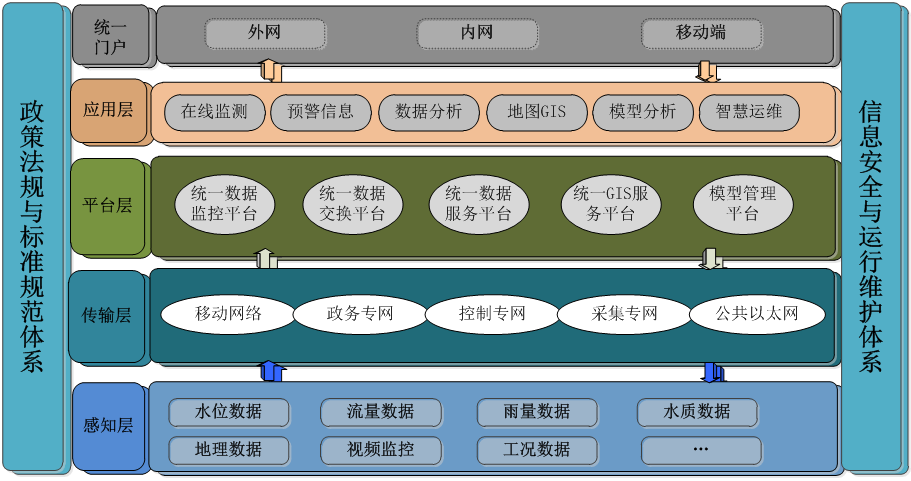

系統架構

感知層

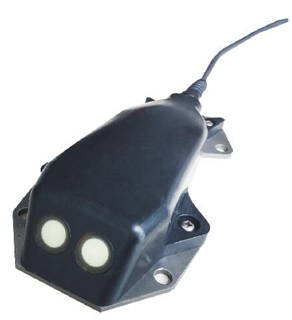

多普勒超聲波流量計

規格參數

型號：XF-LSX-1

流速測量范圍：0.02m/s-5m/s          流速精度：1.0%

流速分辨率：1mm/s

流量測量范圍：0.001m3/s-1000 m3/s

流量精度：測量流量的±3%

流量分辨率：0.0001m3/s

電源：直流10V-14V或者220VAC

輸出信號：RS485接口標準Modbus-RTU協議（可選4mA-20mA）

防護等級：IP68（探頭）

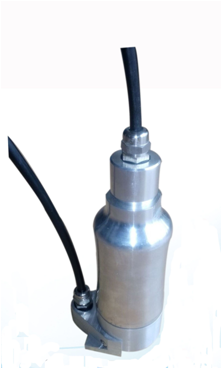

SS傳感器

規格參數

量程：0~100、0~500、0~1000、0~4000NTU； 0~2000mg/L

分辨率：0.1NTU、1NTU； 1mg/L

精確度： ≦2%

標定：出廠標定，一年無需校準，可現場標定

光路：90度和135度雙路散射光

接口： RS485/MODBUS協議

供電：DC 12V，允許波動±15%

水質監測一體柜

規格參數

一、水質監測子系統：

1、 COD——重鉻酸鉀高溫消解，比色測定

    測試量程：（10~1000）mg/L（可擴展）

    分辨率：＜1mg/L

2、氨氮——水楊酸分光光度法

   測試量程：（0~0.5~5~25~300）mg/L（可擴展到1500mg/L）

   分辨率： 0.01mg/L

3、總磷——鉬酸銨分光光度法

   測量范圍：（0.1~50.0）mg/L（可根據客戶要求擴展）

   分辨率：0.01mg/L

4、總氮——堿性過硫酸鉀消解紫外分光光度法

   測量范圍：（0~120）mg/L（可根據客戶要求擴展）

   分辨率：0.1mg/L

二、采樣及預處理子系統：采水泵、采水管路、預處理系統

三、數據采集與處理子系統： GPRS通訊模塊、遙測終端機

云端服務平臺

  以GIS地理信息系統、在線監測、水位預警、模型分析、智慧運維等多種模塊，建立長期、有效、動態管理排水管網大量空間數據和屬性數據的基礎平臺，并融合排水數字化管理所需的各種業務處理和專業分析模塊，最終形成一個具有連接排水管理部門各業務單元信息、數據存儲管理和決策分析等多種功能于一體的“城市排水信息化管理平臺”。
