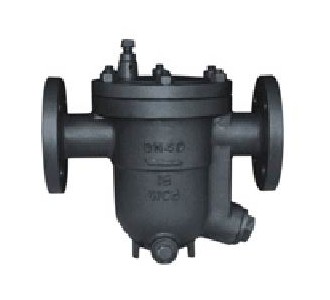

自由浮球式蒸汽疏水閥
一、CS41H自由浮球式蒸汽疏水閥用途
CS11H/CS41H自由浮球式蒸汽疏水閥用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。
上海意威閥門專業生產自由浮球式蒸汽疏水閥，自由半浮球式蒸汽疏水閥，浮球式蒸汽疏水閥，杠桿浮球式蒸汽疏水閥，鑄鋼浮球式蒸汽疏水閥，法蘭浮球式蒸汽疏水閥，絲扣浮球式蒸汽疏水閥
二、自由浮球式蒸汽疏水閥工作原理
CS41H自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏
三、CS41H自由浮球式蒸汽疏水閥特點
1、能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得最高的加熱效率
2、蒸汽壓力變化時，不受影響，能連續工作性能穩定
3、漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好
4、自動排空氣性能好
5、壽命長，浮球的整個球面都可以做密封面，無集中磨損。
四、CS41H自由浮球式蒸汽疏水閥主要性能參數
| 型號 |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
閥體材料 |
| CS41H-16 |
1.6 |
≤200 |
水、蒸汽 |
鑄鐵 |
| CS41H-16C |
1.6 |
≤200 |
水、蒸汽 |
碳鋼 |
| CS41H-40 |
4 |
≤200 |
水、蒸汽 |
碳鋼 |

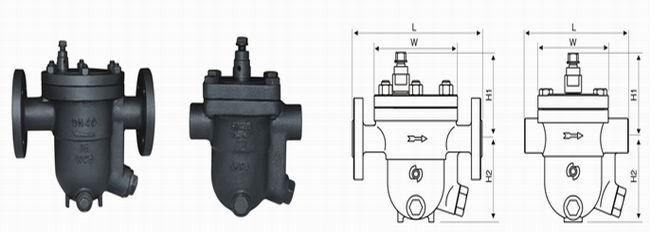

五、CS41H自由浮球式蒸汽疏水閥外形連接尺寸
| 產品型號 |
口徑 |
尺寸 |
| DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-фd |
| CS41H-16/25/40C-B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-ф14 |
| 20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-ф14 |
| 25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-ф14 |
| 25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-ф14 |
| CS41H-16/25/40C-D |
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-ф18 |
| 40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-ф18 |
| 50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-ф18 |
| 50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-ф18 |
| CS41H-16/25/C-F |
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-ф18 |
| 80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-ф18 |
| 100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-ф18 |
| 125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-ф18 |
| 150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-ф23 |
?
