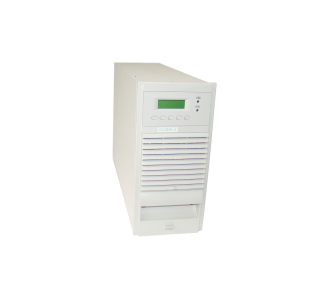

一、風冷模塊GF22020-6/-8系列技術指標

模塊GF22020-6/-8系列模塊技術指標如下所示:

型號：GF22020-6/-8

輸入額定電壓：380VAC±20%（三相交流）

輸出額定值：20A/230V

電壓調節范圍:198～286V

輸出限流范圍:10%～105%額定電流（105%限流點）

穩壓精度:≤0.5%

穩流精度：≤0.5%

紋波系數:≤0.1%

轉換效率：≥92%（額定輸入、額定輸出）

動態響應:恢復時間≤200μs，超調≤±5%（20%負載躍變到80%負載）

輸出短路回縮：回縮電流≤40%額定電流，可恢復

輸出過壓告警：可由模塊監控模塊或監控模塊設置；

輸出過壓保護:295±5VDC，不可恢復（需手動恢復）

輸出欠壓告警：由監控設置；

輸入欠壓保護：295±5VAC（恢復電壓305±5VAC）---交流電壓正常后，自動恢復工作

輸入過壓保護:465±5VAC（恢復電壓455±5VAC）

過溫保護：80℃±5（恢復溫度：65℃±5）---降溫后自動恢復

冷卻方式:溫控風冷

外形尺寸:136mm×284mm×445mm（寬×高×深）

模塊凈重：≤15Kg

二、風冷模塊GF22020-6/-8系列選型及配置

用戶使用GF22020系列模塊時，可以采用我司提供的托架；亦可由我司提供相應配件，由用戶組裝。

1、模塊散熱設計

模塊采用強po風冷散熱方式，因此在設計電力電源系統時，需要進行模塊的散熱風道設計。即在安排模塊位置時，應該保bao模塊前后散熱風道的暢通，模塊前端必須保留15～20cm 進風口。模塊后方盡量少安裝溫度敏感部件，設計時應避免將直流采樣盒、霍爾傳感器、配電監控盒等部件安置在模塊風道附近。

注意:

設計機柜時，請考慮模塊散熱進風風道設計。

2、模塊電源配電設計

為了方便充電模塊的單個維護，模塊交流輸入進線處應分別設置單獨的空氣開關。模塊不應直接連接到系統交流母線上，推薦空開額定容量為20A。

3、安裝托架

GF22020系列模塊有3種托架供使用：2位托架、3位托架和4位托架。開孔圖及托架圖詳見關于PXZ1A-220/20（XX）的介紹。

注意，對于GF11040模塊，如有需要，只提供2位和3位托架，不提供4位托架。

4、轉接板設計

用戶不采用我司托架時，整流模塊配置有一套航空組件（航空組件定義如圖4所示），用戶自行組裝。配件清單如表3所示（對應一個模塊）。

航空組件上的轉接板RZ10H9X2上，J2和J3是模塊間的通訊/均流連接口，用4P電纜線連接在一起即可；J1為2位鳳凰端子連接器，用來與上位機通訊接口的連接；JP1是一個3位的跳針，用于設置系統485通訊口的匹配電容（電容量為0.1uF），出廠默認設置為跳針帽在關閉位置，對于一套系統，設置其中一個轉接板跳針的跳針帽到打開位置。

注意:

一套系統中，航空組件轉接板上的跳針帽只能有一個設置到開啟位置。
