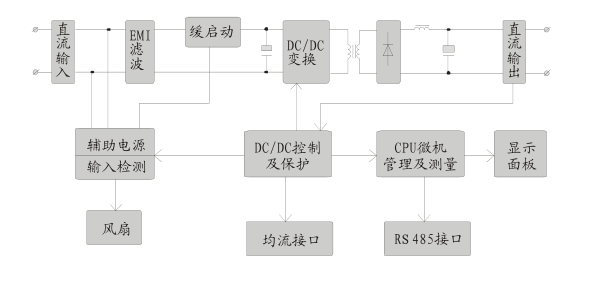

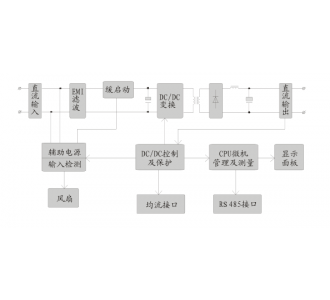

ATC48MD高頻開關電源模塊主要由輸入電路、DC/DC 變換及輸出電路（含 DC/DC 控制保護電路）、CPU 微機管理電路、輔助電源電路等 5 部分組成。

輸入電路：輸入電路包括輸入濾波、緩啟動、輸入浪涌電流限制電路。輸入濾波電路實現對輸入電源作凈化處理，濾除高頻干擾、吸收瞬態沖擊，具有較好的電磁兼容性；緩啟動部分用作消除開機浪涌電流沖擊。

DC/DC 變換電路（含 DC/DC 控制保護電路）：后級 DC/DC 功率變換電路采用雙管正激加無損吸收電路，電路簡潔可靠，開關管無直通之危險，無損吸收減小了開關管關斷時的電壓應力，使輸出端具有較小的電磁干擾。采用電流型控制芯片，具有快速的響應，對使用不當或負載故障造成的輸出短路提供快速的保護。

輸出電路：由高頻隔離變壓器、輸出整流及濾波電路組成。

CPU 微機管理電路：負責監測輸出電壓、電流及系統的工作狀況，并將電源的輸出電壓、電流顯示到前面板，實現故障判斷及保護，協調管理模塊的各項操作，并通過 RS485 接口跟系統通信，實現電源模塊的高度智能化，具備“四遙”功能。

輔助電源電路：提供模塊內部各個控制電路所需的電源。
