一．概述

S2000系列齊納安全柵能與各種現場的一次儀表組成本質安全防爆系統，用于現代化工業的自動化過程控制，廣泛地用于石化、煉油、冶金、醫藥、船舶等領域。可限制危險能量進入具爆炸性危險氣體環境的可靠設備。

二．結構與外型尺寸

S2000系列齊納安全柵采用兩種不同的外型和安裝尺寸，外殼由阻燃防弧塑料壓制成型，整個安全柵電路以阻燃環氧樹脂封裝在殼體內，各端子間的爬電距離、電氣間隙及材料的相對泄痕指數均符合GB 3836.4中的有關規定。外形尺寸：寬×高×厚＝85×64×16（mm）。

三．主要技術參數

S2000系列齊納安全柵技術參數表

型 號   工作電壓V    端電阻      防爆標志           防爆參數

(1-3)(2-4) Ω           Uo(v)  Io(mA) Po(Mw)

S2003  24V      180Ω  〔Ex(ia)IIBT6〕   28V   175mA   UoIo/4

S2004  24V      310Ω  〔Ex(ia)IICT6〕   26V   97 mA   UoIo/4

S2005  18V      170Ω  〔Ex(ia)IICT6〕   21V   140mA   UoIo/4

S2006  12V      130Ω  〔Ex(ia)IICT6〕   14V   125mA   UoIo/4

S2007  9V       90Ω   〔Ex(ia)IICT6〕   11V   145mA   UoIo/4

S2008  0.6V     35Ω   〔Ex(ia)IICT6〕   4V    175mA   UoIo/4

S2009  5V       40Ω   〔Ex(ia)IICT6〕   7.5V  265mA   UoIo/4

S2014  24V      600Ω  〔Ex(ia)IICT6〕   27V   50mA    UoIo

S2015  18V      310Ω  〔Ex(ia)IICT6〕   22V   77mA    UoIo

S2016  12V      110Ω  〔Ex(ia)IICT6〕   15V   160mA   UoIo

S2017  9V       160Ω  〔Ex(ia)IICT6〕   12V   85mA    UoIo

S2022:          125Ω  〔Ex(ia)IICT6〕   26V   30mA    UoIo/4

     24V(1-5)  20mA(1-3)

     9V(2-5)  (1.4W+10Ω)(2-4)

注：（1）工作電壓允許上浮10％。下浮不限。

    （2）Um＝250V AC/DC。

（3）對地漏電流小于等于5微安。

     （4）Co、Lo值可按最小點燃曲線查得，組成本安防爆系統時，須另行確定。

典型用途：

S2003: 開關、變送器、繼電器。

S2004：報警器、開關、變送器。

S2005、S2006、S2007：熱電偶、熱電阻。

S2008: 信號傳輸。

S2009: 電源、信號。

S2014、S2015、S2016、S2017: 交直流供電、信號。

S2022: 電氣閥門、定位器、電氣轉換器。4－20mA溫度、

壓力、液位、物位變送器。

正常工作條件

環境溫度：－20ºC至+40ºC ；b.相對濕度： 小于百分之95 RH ; c. 大氣壓：80至110 Kpa ;

四．安全柵與一次儀表的配套要求

1.      安全柵應安裝在非危險區；

2.      導流條和機殼絕緣，各導流條之間要用線芯截面積4mm²以上的銅導線或電纜線相互連接；

3.  使用前請認真核對安全柵的型號、極性和工作電壓；

4.  禁止用兆歐表直接測量安全柵端子之間的絕緣。檢查系統線路時，必須斷開全部安全柵的接線；

5.  安全柵的本安端和非本安端的接線不允許接錯；

6.  一旦安全柵損壞，用戶不得自已修復，應及時更換；

7.  本安防爆系統的基本組合條件為：

Uo 小于等于 Uì；Io  小于等于Iì；Co 大于等于 Cp + Cì；         Lo 大于等于 Lp  +  Li

其中：Uo為最高輸出電壓; Io為最大輸出電流; Co為最大負載電容; Lo為最大負載電感;

Ui為一次儀表允許的最高輸入電壓; Ii為一次儀表允許的最大輸入電流; Ci為一次儀表的最大內部等效電容; Li為一次儀表的最大內部等效電感; Cp為連接導線（或電纜）允許的最大分布電容; Lp為連接導線（或電纜）允許的最大分布電感.

五.安裝與接地

1.  安裝方式有兩種；

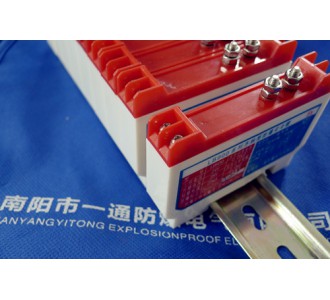

2.  DIN標準導軌（35mm）安裝，直接將安全柵卡接到DIN導軌上；

3.  導流條安裝：在寬20mm的銅排上，橫向鉆兩個間距11.5mm、孔徑為Φ4.5mm的安裝孔，將安全柵兩接地螺栓插入擰緊，并將銅排可靠接地；

4.       接線端子序號： 非本安端子為1、2；  本安端子為3、4；

安全柵接地圖見圖

六．其它事項

1.安全柵出廠時配有：產品合格證、使用說明書；

2.用戶定貨時應注明安全柵型號、工作電壓、漏電流。

3.如有特殊要求，可特殊定做。
