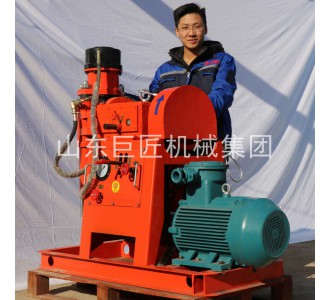

一、ZLJ-700煤礦用坑道鉆機介紹
采用機械傳動，結構簡單、體積小、重量輕、操作方便、性能可靠，配有液壓卡盤及液壓給進油缸。
二、ZLJ-700煤礦用坑道鉆機用途
主要用于礦井內部各種角度的探水、探煤、抽放瓦斯、防塵注水及其他用途的鉆孔。亦可用于地面地質勘探、樓房地基加固及其他用途的鉆孔。
三、ZLJ-700煤礦用坑道鉆機參數
|
技術參數 |
||
|
立軸額定輸出轉矩 (N˙m) |
700 |
|
|
使用鉆桿 |
(mm) |
φ42/50 |
|
鉆孔深度 |
φ33.5鉆桿（m） |
250/200 |
|
φ42鉆桿（m） |
200 |
|
|
鉆孔直徑 |
開孔 (mm) |
φ108 |
|
終孔 (mm) |
≥φ76 |
|
|
立軸通徑 |
× |
φ54 |
|
立軸轉數 |
(rp/m) |
123/219/385 |
|
立軸行程 |
(mm) |
400 |
|
額定起拔力 |
(kN) |
50(10MPa時) |
|
額定推動力 |
(kN) |
30(10MPa時) |
|
鉆孔角度范圍 |
（。） |
0~3600 |
|
絞車提升能力 |
(kN) |
18/10/5.7 |
|
絞車單繩第一層提升速度 |
(m/s) |
0.26/0.46/0.81 |
|
卷筒容繩量 |
(m) |
40 |
|
使用鋼絲繩直徑 |
(mm) |
φ11 |
|
彈簧卡盤使用壓力 |
（MPa） |
8 |
|
彈簧卡盤最大夾緊力 |
(kN) |
50 |
|
使用油泵型號 |
|
YBC-16/160 |
|
油泵額定壓力 |
（MPa） |
16 |
|
油泵額定流量 |
(L/min) |
16 |
|
電機 |
型號 |
YBK2-160M-4 |
|
功率(kW) |
11 |
|
|
轉速(r/min) |
1460 |
|
|
額定電壓（V） |
380/660 |
|
|
額定電流（A） |
26.6/13.1 |
|
|
質量 |
(kg) |
800 |
|
外形尺寸 |
(mm) |
1480×680×1290 |
山東巨匠機械集團有限公司專業供應煤礦坑道鉆機，主要型號有ZLJ-200、ZLJ-250、ZLJ-350、ZLJ-400、ZLJ-650、ZLJ-700、ZLJ-750等。
