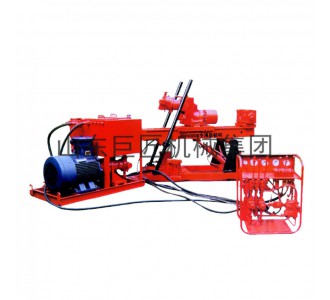

一、ZDY-650煤礦用全液壓坑道鉆機適用范圍
ZDY-650型煤礦用全液壓坑道鉆機主要用于煤礦井下鉆進瓦斯抽（排）放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其它工程孔。適用于巖石堅固性系數f≤8的各種煤層、巖層。要求巷道或鉆場斷面大于6.5㎡，高度大于2.3m，寬度大于2.8m 。它分立柱架和座架兩種鉆架形式，可根據煤礦井下的巷道高低和使用選擇不同的鉆架。
|
項 目 |
單位 |
|
|||
|
最大鉆進深度 |
m |
150 |
|
||
|
開孔直徑 |
mm |
75/115 |
|
||
|
終孔直徑 |
mm |
65 |
|
||
|
鉆桿直徑 |
mm |
42 |
|
||
|
鉆孔傾角 |
° |
0～±90° |
|
||
|
輸出轉速 |
r/min |
95 |
|
||
|
輸出轉矩 |
N．m |
650 |
|
||
|
給進力 |
kN |
48 |
|
||
|
起拔力 |
kN |
35 |
|
||
|
正常推進速度 |
m/min |
0～1.5 |
|
||
|
給進行程 |
mm |
850 |
|
||
|
適應煤巖堅固性系數 |
/ |
f≤8 |
|||
|
噪聲 |
dB(A) |
≤92 |
|||
|
整機效率 |
% |
≥40 |
|||
|
主機外形尺寸(長×寬×高) |
mm |
2200×600×500 |
|||
|
整機重量（不包含鉆桿） |
kg |
1200 |
|||
|
泵 站 |
出油調定工作壓力 |
MPa |
回轉14/給進11 |
||
|
工作介質 |
/ |
46#抗磨液壓油 |
|||
|
油箱有效容積 |
L |
96.6 |
|||
|
外形尺寸(長×寬×高) |
mm |
1480×700×650 |
|||
|
操 縱 臺 |
推進壓力 |
MPa |
11 |
||
|
反轉旋轉壓力 |
MPa |
13 |
|||
|
正轉旋轉壓力 |
MPa |
12 |
|||
|
外形尺寸(長×寬×高) |
mm |
500×400×450 |
|||
|
電 動 機 |
型號 |
/ |
YBK2-160L-4 |
||
|
額定功率 |
kW |
15 |
|||
|
額定電壓 |
V |
380/660 660/1140 |
|||
|
額定電流 |
A |
30/17.5 |
|||
|
額定轉速 |
r/min |
1460 |
|||
|
二層鋼絲編織液壓支架膠管總成 |
RB2-6、10、13、16、19、22、25、32 |
||||
山東巨匠機械集團有限公司專業供應煤礦用全液壓坑道鉆機，主要型號有ZDY-650、ZDY-750、ZDY-1250、ZDY-2300、ZDY-1200S、ZDY-1600S、ZDY-1900S、ZDY-3200S、ZDY-4000S。
