一、參數

二、主要用途:

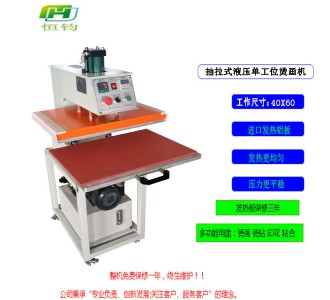

液壓雙工位燙畫機可將升華類、溶劑類油墨的彩色圖案與文字經熱轉印在棉、麻、化纖、尼龍等織物及陶瓷制品上，還可進行植毛燙畫和發泡印花工藝等的熱處理，及服裝的低溫低壓襯與面料的粘合，如服裝、鞋帽等粘合之用，也可用于生產小批量的手帕

三、產品特點:

電子數顯恒溫控制溫度，準確性高，（±2℃）；

發熱采用進口鋁合金澆鑄導熱原理，省電，溫度均勻，溫差系數小;

電子數碼時間控制，準確性高，美觀；

壓力隨意調節

四、操作步驟

1、連接所配壓縮機接頭，打開氣壓，調節壓力調節器6至（4pB-6pB）,使發熱板升起；

2、接所配壓縮機接頭，打開氣壓，將壓力表調制（4pB-6pB）,使發熱板升起；

3、上電源，打開電源總開關，指示燈隨即著亮。

4、調節所需要的時間及溫度。（詳情見***一頁。）

5、調節好溫度及時間后，等待機器升溫

6、溫完畢之后，溫度表將亮小綠燈。

7、衣物平放在硅膠墊上，再放上燙畫紙，（注意燙畫紙的正反面）推動臺面到燙壓位置，按下9啟動開關，把物品壓平，放入燙畫紙，再放上高溫布，按下啟動開關，燙印開始，時間倒計。

8、完畢，發熱板自動升起，將工作臺面拉出。

9、所燙物品。如果冷撕的燙畫紙,請等5-10秒,才將燙畫紙撕掉.如果是熱撕的燙畫紙,燙印完畢請馬上將燙畫紙撕去.

10、試印成功之后，可以將按鈕1右旋至半自動檔。放置好燙印物品后，只要移動手柄7至燙印物品正上方，燙印便會自動開始。遇到緊急情況可以按下按鈕6急停，急停按鈕復位后可繼續燙印。

六、維修事項：

 1、壓力：不夠均勻，先用尺測發熱板四邊離底板四邊距離是否一致，如不一致，可調節發熱板中心四務絲桿“下”螺母，向下調緊發熱板升高，向“上”調緊發熱板降低。壓力太大或是太小（通常壓為4KG-6KG）,調節過濾器上調節閥提上往“+”方向，增加壓，“-”減少壓力，或是檢查空壓機壓力是否正常（通?？諌簷C壓力為6KG-8KG).

 2、時間：當底板到位時，不顯示時間，則檢查接近開關，是否距離適中，應調到低于4毫米，時間到，發熱板不下來，檢查電路。

 3、溫度：調到設定溫度，不升溫，不控溫，檢查溫控表，接觸器，發熱板線路是否接觸良好及電器原件故障。

 注意:

 整機必須有合適牢靠的保護地線

成功的燙印需要有正確的時間，溫度及壓力的配合，衣服的厚度和材料及燙畫紙的各類都影響到燙印的效果，各種燙畫紙都需試燙小樣后，方可批量生產。

燙印所需溫度和時間如下：

純棉衣服：180-220度，25秒

滌綸衣服：180度，15秒

珠光板： 180度，120--180秒

金屬吊墜：180度，60秒

鼠標墊： 180度，15秒

瓷板： 200度，180秒

鑰匙扣： 180度，100秒

陶瓷： 180-220度，180秒

 設定溫度與時間

  1：溫度設置：按SET設置鍵一次，此時上排數字出現5P，下排數字閃動，此時進入溫度設置狀態，按加鍵▲ 減鍵?進行溫度設置，設置好后再按住SET鍵2秒確定。

2：時間設置：按SET設置鍵兩次，此時上排數字出現5E，下排數字閃動，此時進入溫度設置狀態，按加鍵▲ 減鍵?進行溫度設置，設置好后再按住SET鍵2秒確定。
