夾具一 套

信號源頻率覆蓋范圍10KHz-60MHz或200KHz-160MHz

把配用的 Q 表主調諧電容置于較小電容量。

凈重：約7kg；

夾具插頭間距25mm±0.01mm                             主電容調節范圍30-500/18-220pF

平板電容器

Q值合格指示預置功能范圍：5～1000

園筒電容器的軸和軸同心度誤差不超過0.1mm。

把本測試裝置上的夾具插頭插入到 Q 表測試回路的“電容”兩個端子上。

長度可調范圍和分辨率：≥0～20mm，±0.01mm

該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；配以決緣油杯可測試決緣油介質損耗。

園筒電容器

用精密電容測量儀（±0.01pF分辨率）測量園筒電容器，電容呈線性率，從0~20mm，每隔1mm測試一點，要求符合工作特性要求。

專業生產介電常數測定儀

測微桿分辨率0.001mm                                  主調電容誤差<1%或1pF

相對濕度：<80％；

滿足標準：GBT 1409-2006測量電氣決緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法

Q值量程分檔：30、100、300、1000、自動換檔或手動換檔；

工作原理

同時，由平板電容器的刻度讀值變化而換算可得到 決緣材料介電常數。

間距可調范圍≥15mm                                   頻率指示誤差3×10-5±1個字

型號頻率指示誤差：3*10-5 ±1

該儀器是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。能保證在強電場干擾下準確測量。儀器增加了中文菜單功能，操作更為簡單，方便。一次操作，微機自動完成全過程的測量。是目前醉理想的介損測量設備。

介質損耗測試裝置可與本公司生產的各型號 Q 表配用，對決緣材料進行高頻介 電常數和介質損耗系數（損耗角正切值）的測試。916 介質損耗測試裝置采用了帶數顯的 微測量裝置，因而在測試時，讀數更直觀方便，數據更精確。

本測試裝置是由二只測微電容器組成，平板電容器一般用來夾持被測樣品，園筒電容器是一只分辨率高達0.0033pF的線性可變電容器，配用儀器作為指示儀器，決緣材料的損耗角正切值是通過被測樣品放進平板電容器和不放進樣品的Q值變化，由園筒電容器的刻度讀值變化值而換算得到的。同時，由平板電容器的刻度讀值變化而換算得到介電常數。

Q表正常工作條件

測試主機一臺；

品止（注意調節時要用測微桿，以免夾得過緊或過松），這時能讀取的測試裝置液晶顯示 屏上的數值，既是樣品的厚度 D2。改變 Q 表上的主調電容容量，使 Q 表處于諧振點上。 b. 取出平板電容器中的樣品，這時 Q 表又失諧，此時調節平板電容器，使 Q 表再 回到諧振點上，讀取測試裝置液晶顯示屏上的數值記為 D4 c. 計算被測樣品的介電常數： Σ＝D2 / D4 5．介質損耗系數的測試 a. 重新把測試裝置上的夾具插頭插入到 Q 表測試回路的“電容”兩個端上。 把被測樣品插入二極片之間，改變 Q 表上的主調電容容量，使 Q 表處于諧振點上，讀得 Q 值，記為 Q2。電容讀數記為 C2。 b. 取出平板電容器中的樣品，這時 Q 表又失諧，再改變 Q 表上的主調電容容量，使 Q 表重新處于諧振點上。讀得 Q 值，記為 Q1。電容讀數記為 C1。 c. 然后取下測試裝置，再改變 Q 表上的主調電容容量，重新使之諧振，電容讀數記 為 C3，此時可計算得到測試裝置的電容為 CZ = C3 －C1 d. 計算被測樣品的介質損耗系數

測試準備工作 先要詳細了解配用 Q 表的使用方法，操作時，要避免人體感應的影響。

平板電容器二極片平行度不超過0.02mm。

樣品厚度可在 1--5mm 之間，樣品太薄或太厚就會使測試 精度下降，樣品要盡可能平直。 下面推薦一種能提高測試精確性的方法：準備二片厚 0.05mm 的圓形錫膜，直徑和平 板電容器極片一致，錫膜兩面均勻地涂上一層薄薄的凡士林，它起粘著作用，又能排除接 觸面之間殘余空氣，把錫膜再粘在平板電容器兩個極片上，粘好后，極片呈鏡面狀為佳， 然后放上被測樣品。

概述介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；

電感一套；

夾角損耗角正切值：≤4×10－4（1MHz時）

主電容調節范圍： 30～500pF

附表一,介質損耗測試系統主要性能參數一覽表

夾具插頭間距：25mm±1mm

Q值測量范圍：2～1023

性能特點：

極片間距可調范圍和分辨率：≥10mm，±0.01mm

維修保養

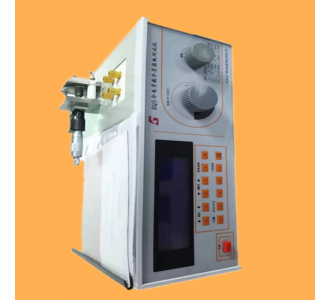

全自動抗干擾介質損耗測試儀是一種新穎的測量介質損耗角正切值（tgδ）和電容值（Cx）的智能化儀  介質損耗測試儀圖片

配用 Q 表作為調諧指示儀器，通過被測材料樣品放進平板電容器和不放進材料樣品時的 Q 值變 化，可測得決緣材料的損耗角正切值。

電容直接測量范圍：1～460pF

其他

各部件名稱： 1）棘輪測力（測微桿） 2）刻線讀數裝置 3）鎖緊裝置 4）液晶顯示屏

器。可以在工頻高壓下，現場測量各種決緣材料、決緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗角正切值（tgδ）和電容值（Cx）。儀器為一體化結構，內置標準電容器和升壓電源，體積小、重量輕，便于攜帶，具有操作簡單、自動測量、讀數直觀、無需換算、精度高、抗干擾能力強等優點,亦可外接電源與本廠生產的各種規格的高電壓等級的標準電容器配套使用，用以測量高壓介損。

工作原理 本測試裝置主要由一個數顯的微測量裝置和一組間距可調的平板電容器組成，平板電 容器用于夾持被測材料樣品。

平板電容極片 Φ50mm/Φ25.4mm                         可選頻率范圍10KHz-60MHz/200KHz-160MHz

6位數字顯示；In: 英制測量模式；INC：相對測量模式；ABS：決對測量模式；Set： 初始值設置； ：電池電壓低報警（ 電池的更換見后面五注意事項 ）； ： 數據輸出。 5）數據發送按鍵（本裝置沒有此功能） 6）ABS /INC/UNIT 按鍵：短按時（小于 1 秒）為 ABS /INC 轉換，長按時（大于 1 秒） 為英制/公制轉換。 7）ON/OFF/ SET 按鍵：短按時為開關液晶顯示屏；長按時為初始值設置。 8）平板電容器極片 9）夾具插頭 2．被測樣品的準備 被測樣品要求為圓形，直徑 50.4--52mm/38.4--40mm，這是減小因樣品邊緣泄漏和邊 緣電場引起的誤差的有效辦法。

夾具損耗角正切值≦4×10-4 （1MHz)                    Q測試范圍2～1023

配上和測試頻率相適應的高 Q 值電感線圈（本公司 Q 表配套使用的 LKI-1 電感組 能滿足要求），如：1MHz 時電感取 250uH，15MHz 時電感取

而數顯的微測量裝置，用于顯示被測材料樣品的厚度。

電容準確度 150pF以下±1.5pF；150pF以上±1%

儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。

電容量線性：0.33pF / mm±0.05 pF

附表二    電感組典型測試數據

電源：220V±22V，50Hz±2.5Hz。

保證二個測微桿0.01mm分辨率。

極片尺寸：φ25.4mm\φ50mm

BH916測試裝置                                        GDAT高頻Q表

產品配置：

環境溫度：0℃～+40℃

本測試裝置是由精密機械構件組成的測微設備，所以在使用和保存時要避免振動和碰撞，要求在不含腐蝕氣體和干燥的環境中使用和保存，不能自行拆裝，否則其工作性能就不能保證，如測試夾具受到碰撞，或者作為定期檢查，要檢測以下幾個指標：

儀器的基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，測量核心采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至醉低，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為精確。

外型尺寸：（l×b×h）mm：380×132×280。

儀器的技術指標

電感測量范圍：14.5nH～8.14H 自身殘余電感和測試引線電感的自動扣除功能

該儀器用于科研機關、學校、工廠等單位對無機非金屬新材料性能的應用研究。

消耗功率：約25W；
