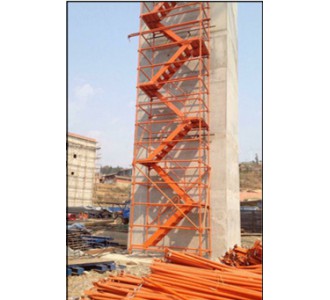

安全爬梯主要由立桿、橫桿、斜拉桿、橫撐、護欄頂桿、底座、專用爬梯及其他配套構件組成。各部件安裝使用方法如下:
1.可調底座插于立桿底部,用作支承系統的水平,高度垂直調節及擴大承壓面,傳力給基礎,由螺桿及底板焊接而成,可調底座不可調得太高,以免從立桿中脫出造成安全事故。
2.立桿是承受垂直方向載荷的主要構件。在立桿的管件上每隔495的距離焊有一排銷扣,用來安裝橫桿、橫撐、或斜桿。插銷直接焊接在立桿頂部,確保無丟失。
3.橫桿是框架水平承力構件。它通過銷庫與立桿連接,由于銷庫帶有鍥鐵,使兩者的連接具有極好的力學強度和極高的自鎖性能。
4.橫撐是框架水平承力及用來安放梯子和腳踏板構件。它通過銷庫與立桿連接。
5.梯子安放在橫撐上,用于施工人員上下的通道。
6.腳踏板是安放在橫撐上,用于施工通道,操作平臺的橋板。
7.斜桿是用于加強整個框架的構件。它是由特制的斜接頭連接在立桿的銷扣上。
8.為保證施工人員安全,立桿上每隔495需安裝橫桿,梯子兩邊均安放扶手,另外安全梯的斜桿也要四面安放,以加強整架的穩定性。9.安全爬梯每隔1.5米安放一張帶踏步Z字形樓梯,每隔4-5米需安置扣墻件,***大搭設高度為99米。
長2438mm*寬1268mm；架子單元高度為3米，樓梯垂直高度為1.5米/每把。爬梯系統主要構成元件為立桿、橫桿、斜桿、橫撐、梯子等。產品具有裝拆方便，使用安全，組合簡單、收藏容易等特點。主要應用于路橋建設中墩柱施工專用的安人行通道，為施工及檢查、監理人員提供安全、舒適、便捷的上下通道
