德敏哲 12系列磁致伸縮位移傳感器 |
 |
|

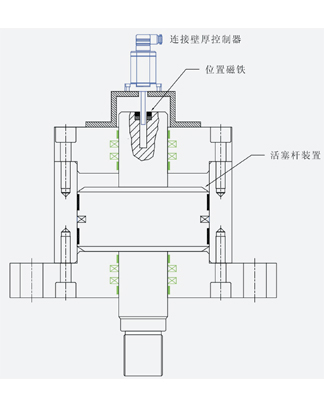

壁厚控制伺服油缸安裝指引
|

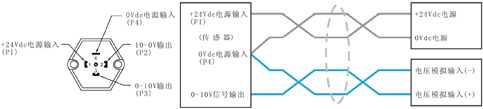

12系列磁致伸縮位移傳感器是為壁厚控制伺服油缸而設計。感應外管為100%不銹鋼，可以直接安裝在 壁厚控制油缸的頂端。電子部分和感應外管為模塊組裝設計，即兩者可完全分離。在特殊的情況下，只需撥 出電子部分進行校準，而感應外管無需與壁厚控制油缸分離。此設計減少重置時間，大大提高生產效率。 電子部分為IP65等級，使電子模塊受到最佳的抗震，防塵和防潮保護。輸出連接為業界常用的油制插 頭（DIN 43650）既方便有容易接線。 除了適合壁厚控制液壓系統外，也同樣適合機械外置安裝。在無需定期維護情況下，提供絕對和準確的 重復精度。 壁厚控制作為吹瓶機中的一個先進閉環系統。12系列磁懸浮位移傳感器是專為壁厚控制系統設計的。通過反 饋閥門位置從而精準控制瓶子的厚度。 無接觸的情況下消除了所有的磨損，并保證幾乎是無限的機械壽命。模塊化設計的電子部件和外殼可 以容易地分離，方便安裝調試。整體符合IP65標準，保證能工作于苛刻和高塵埃污染的環境。 |
 |
 |
壁厚控制系統采用閉環反饋設計，其組成部分包括壁厚控制器、電液伺服閥和作為信號反饋裝置的電子尺。電子尺通過測量縫隙的大小得出相應的電壓信號反饋給壁厚控制器。這就構成了閉環的壁厚控制系統。 |
| 有效行程 |
50mm
|
|
| 訂貨編號 |
1200 11 0050
|
|
| 測量數據 |
直線位移
|
|
| 供應電源 |
+24Vdc（20.4-28.8Vdc）
|
|
| 輸入保護 |
極性保護至-30Vdc，過壓保護至36Vdc
|
|
| 用電量 |
75mA
|
|
| 絕緣強度 |
500Vdc（DC地端對機器接地端）
|
|
|
|
||
| 輸出 |
0-10Vdc，10-0Vdc雙輸出，最低負載電阻5KΩ
|
|
| 分辨率 |
無限（取決于控制器A/D與電源紋波）
|
|
| 重復精度 |
滿量程的<±0.005%
|
|
| 非線性度 |
滿量程的<±0.01%（最大±90μm）
|
|
| 更新時間 |
0.2ms
|
|
|
|
||
| 工作溫度 |
-40至75℃
|
|
| 防護級數 |
IP65(當正確連接上插頭時)
|
|
| 振蕩指標 |
15g/10-2000Hz/IEC標準68-2-6
|
|
| 沖擊指標 |
100g（單一沖擊）/IEC標準68-2-27（耐久性）
|
|
|
|
||

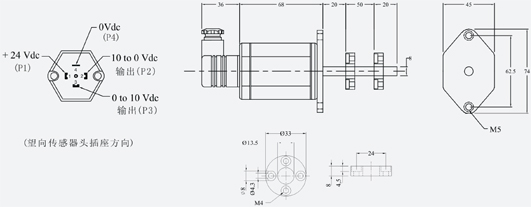

| 固定方式 |
M5x2
|
|
| 外殼材料 |
鋁，經陽極經處理
|
?
