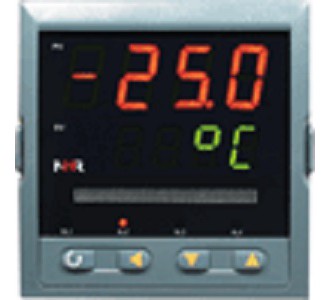

NHR-5100系列單回路數字顯示控制儀

概述

NHR-5100系列單回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
單路輸入，雙屏LED數碼顯示，且?guī)в泄庵M指示功能（0～100％）。

具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。

熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。

具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能，帶LED報警指示燈。

具有電壓、電流變送輸出信號可選。

支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。

儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。

帶DC24V饋電輸出，為現場變送器配電。

輸入、輸出、電源、通訊相互之間采用光電隔離技術。

具備多種外形尺寸及樣式供用戶選擇。

參數設定密碼鎖定、參數設置斷電保存，具備參數恢復出廠設定功能。

儀表選型

NHR-5100□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

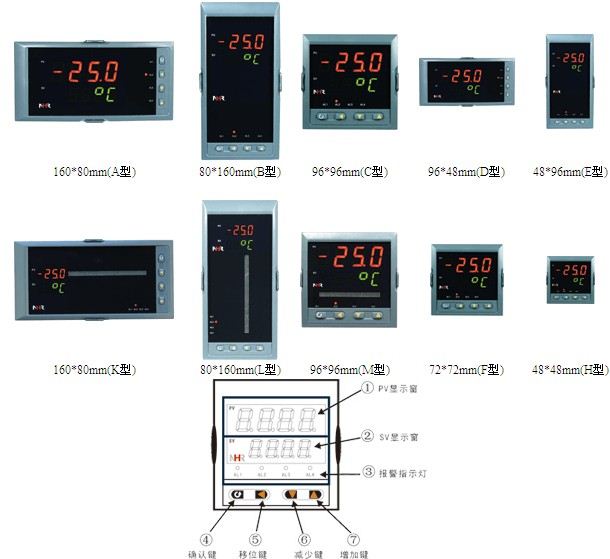

①規格尺寸		②輸入分度號
代碼	寬高深	代碼	分度號（測量范圍）
A B C D E F H K L M	16080110mm（橫式） 80160110mm（豎式） 9696110mm（方式） 9648110mm（橫式） 4896110mm（豎式） 7272110mm（方式） 4848110mm（方式） 16080110mm（橫式/光柱） 80160110mm（豎式/光柱） 9696110mm（方式/光柱）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃）線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換特殊規格
③變送輸出1（OUT1）
代碼	輸出類型（負載電阻RL）
X 0 1 2 3 4 5 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格
④變送輸出2（OUT2）
代碼	輸出類型（負載電阻RL）
X 0 1 2 3 4 5 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格
⑤報警（繼電器接點輸出）
代碼	報警限數
X 1 2 3 4	無輸出 1限報警 2限報警 3限報警 4限報警
⑥通訊輸出
代碼	通訊接口（通訊協議）
X D1 D2 D3	無通訊輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口
⑦饋電輸出
代碼	饋電輸出（輸出電壓）
X 1P 2P	無輸出 1路饋電輸出 2路饋電輸出如“2P（12/24）”表示第I路12V，第二路24V饋電輸出。
⑧供電電源
代碼	電壓范圍
A D	AC/DC 100-240V (50/60Hz) DC 20-29V
⑨備注
無備注可省略

備注：

1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、規格尺寸為F型的儀表不帶RS232C打印接口,H型的儀表不帶RS232通訊接口和RS232C打印接口。
3、規格尺寸為D、E型的儀表，接線端子25~36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，規格尺寸為H型的儀表繼電器容量一樣，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
4、在寫型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上。
例1：NHR-5100A-55-0/X/2/D1/1P(24)-A
