一、技術特點：

(1)測定具有幾何相似的每根橫管管壁平均溫度，管內電加熱器的電流、電壓，管壁周圍空氣溫度。

(2)測定每根橫管的自然對流放熱系數，根據對自然對流放熱的相似分析，將實驗數據整理出準則方程式。

二、技術參數：

(1)電鍍紫銅管規格：1400mm×Φ50mm，1200mm×Φ40mm，1000mm×Φ30mm，

 800mm×Φ20mm；紫銅管厚度2 mm，橫管間相應尺寸應符合幾何相似性。

(2)測溫傳感器：管壁及空氣溫度采用進口DS18B20傳感器；

(3)電加熱功率：≤800W、≤600W、≤400W、≤200W；

(4)數顯交流電壓表：AC220V，精度0.2級；

(5)數顯交流電流表：量程5A，精度0.2級；

(6)溫度測量：-55～+127℃，精度±0.2FS；

(7)數據采集儀表測量顯示精度：±0.2FS±1字；

(8)電源條件：220V，2.0KW；

(9)測試裝置規格：2000mm×2000mm×1200mm。

三、主要配置：

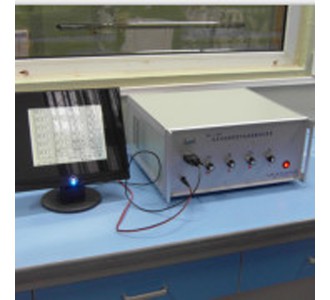

配有四根不同長度和直徑的電鍍紫銅管，管內設置電加熱器；每根管子的表面裝4～6支測溫傳感器，以測定其表面平均溫度，測溫傳感器采用進口DS18B20；每根橫管電加熱器配備電子集成固體調壓模塊無機調節。測試儀表箱設有（每根橫管電加熱器）數顯交流電壓表，數顯交流電流表；所有測試數據由液晶顯示屏同屏顯示（LMG5040XUFC日本日立,640x480點陣），單獨配置的溫度控制儀等，不銹鋼實驗臺支架
