產品簡介

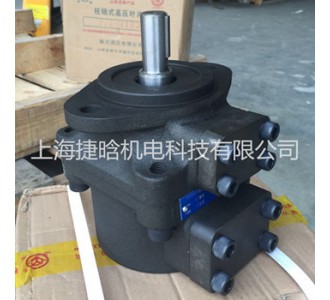

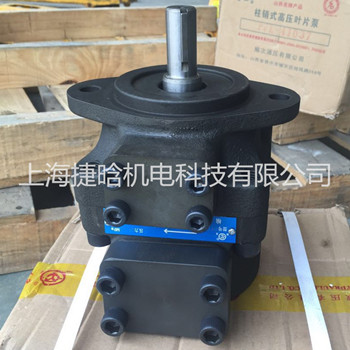

PFE系列高性能葉片泵，共有單泵(PFE-31/41/51/32/42/52)及雙聯泵(PFED-4131/5141)八個系列75個規格。其排量范圍為16.5～150ml/r，額定壓力為21～30MPa，轉速范圍為600～2800r/min(PFE-21/61兩個系列單泵，使排量范圍擴展為5～250 ml/r)。
該泵設計工藝獨特，采用偏心柱銷式葉片結構，具有壓力高、流量大、體積小運轉平穩、噪聲低、效率高、壽命長等優點。
該系列泵為插裝式結構。機芯的設計、進一步降低了壓力、流量脈動及噪聲。前后側板結構相同、具有對稱的溝槽，且都采用液壓平衡，保證了一致的變形和補償，從而可以獲得更好的容積效率。葉片及柱銷根部供油系統的合理設計，保證了葉片與定子間的良好接觸，并使得流量損失為較小獨特的設計、高精密加工和材料的合理選擇使得泵具有非常好的壽命指標。
PFE系列葉片泵品種規格齊全、性能優良可靠、結構簡單合理、安裝維修方便(安裝連接符合ISO/SAE標準)、可廣泛應用于機床、壓力壓鑄機械、工程機械、冶金、礦山、輕工、化工機械、農業機械以及各類液壓系統等領域。
FED -4131 070 /036 -1 D TO
1 2 3 4 5 6 7
1 結構代號：PFE為單泵 PFED為雙聯泵 2 系列代號 ：單泵（21.31.41.51）雙聯泵（4131.5141） 3 前泵或單泵排量：見參數列表 4 后泵排量：見參數列表 5 軸伸型式：1-圓柱形軸伸(標準型) 2-圓柱形軸伸(ISO/DIS3019) 3-圓柱形軸伸(高扭矩型) 5-花鍵軸伸 6 從軸端看旋轉方向：D:順時針 S:逆時針 7 油口位置：見油口位置示意圖 單泵共有T(標準)、V、U、W四種油口相對位置 雙聯泵共有TO TV UV UW UG等32種油口相對位置
單泵性能參數 ：
型 號 排量ml/r 額定壓力kgf/cm2 輸出流量L/min 驅動功率kW 轉速范圍r/min 重量kg 油口通徑
進口 出口
PFE─ 21005 5.0 210 4.8 3.5 900~1800 6.5 3/4" 1/2"
PFE─ 21006 6.3 5.8 4.0
PFE─ 21008 8.0 7.8 5.5
PFE─ 21010 10.0 9.7 6.5
PFE─ 21012 12.5 12.2 8
PFE─ 21016 16.0 15.6 10
PFE─ 31016 16.5 210 16 6.5 800~1800 9.5 5/4" 3/4"
PFE─ 31022 21.6 23 10
PFE─ 31028 28.1 33 14
PFE─ 31036 35.6 43 18
PFE─ 31044 43.7 55 23
PFE─ 41029 29.3 210 34 14 700~1500 14.5 3/2" 1"
PFE─ 41037 36.6 45 18
PFE─ 41045 45.0 57 23
PFE─ 41056 55.8 72 30
PFE─ 41070 69.9 91 37
PFE─ 41085 85.3 114 47 700~1000
PFE─ 51090 90.0 210 114 47 600~1500 25.5 2" 5/4"
PFE─ 51110 109.6 141 58
PFE─ 51129 129.2 168 69
PFE─ 51150 150.2 197 80
?
