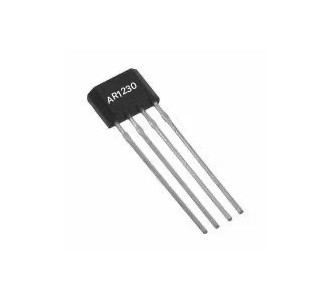

全極微功耗霍爾開關AR1230

AR1230 是一款低功耗霍爾開關傳感器，專為空間緊 湊系統和電池電量敏感系統而設計。該芯片可以提供 多種磁場閾值、開關工作頻率和封裝形式以適配各種 應用。 當施加的S極或N極磁感應強度超過工作點BOP時，芯 片輸出低電平，且保持低電平。直到S極或N極磁感 應強度低于釋放點BRP時，芯片輸出高電平。芯片內 置溫度補償電路，時鐘邏輯電路，保證芯片穩定的工 作點和開關頻率。芯片可以以極低的電流消耗，提供 全極磁響應。 AR1230可以在1.6V至5.5V的供電電壓范圍內工作， 并采用標準的SOT-23-3L、SOT-553和TO-92S封裝。

1 產品特點

? 低功耗 - 5Hz版本：1.6uA@1.8V ? 寬工作電壓范圍：1.6V~5.5V ? 典型磁場閾值 - Bop=33Gs Brp=23Gs ? 全極磁場檢測 ? CMOS推挽輸出 ? 封裝：SOT-23-3L SOT-553 TO-92S ? 工作溫度范圍：-40℃~85℃ ? 優越的ESD性能：HBM 8KV ? 符合RoHS標準

2 典型應用 ? 筆記本電腦和平板電腦開關檢測 ? TWS耳機、手機 ? 電子鎖、閥門位置檢測 ? 水表、氣表、流量計 ? 非接觸式檢測
