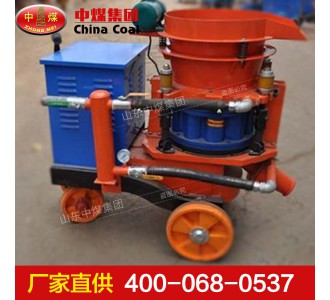

PZ-7型噴漿機是一種新型高效濕法噴砼施工設備。具有效率高、性能穩定、操作維護方便，對作業場地適應性強等特點。PZ-7型噴漿機主要是由驅動電動機、減速機、橡膠彎頭、轉子體總成、橡膠輪、密封板、料斗座、振動料斗、壓緊機構以及速凝劑輸送系統，風路系統和電控裝 置等部件組成。

PZ-7型噴漿機適用范圍

PZ-7型噴漿機廣泛用于工程建筑、礦山、隧道、涵洞、地鐵、水電工程，地下工程及煤炭高沼礦井巷道噴射混凝土施工作業：各種類工業爐窯，爐襯的耐火材料噴涂成型或修補：各種護坡綠化施工中，土壤的輸送和噴射。該機即可用于潮噴，也可以用于干噴及個類纖維噴射作業。

PZ-7型噴漿機產品特點

（1）PZ-7型噴漿機采用萬向輪結構，使得移動更為方便。

（2）直通轉子式不粘結料腔，出料通暢，高效省時。

（3）四點彈性補償壓緊，密封效果好，機旁粉塵少，易損件壽命長。

（4）采用低壓高速渦旋氣流輸送，克服物料輸送中粘結，堵管和脈沖離折等問題，料流均勻，連續穩定。

（5）噴頭采用出料彎頭裝置，改善噴敷效果，回彈少，噴層質量高。

（6）采用優質耐磨襯板和優質橡膠板，使用壽命大大提高。

PZ-7噴漿機主要參數

型號PZ-7噴漿機

生產能力7m3/h

工作風壓0.4-0.6Mpa

耗風量8-10m3/min

大骨料粒徑20mm

大輸送距離潮噴≤200m

電動機功率7.5kw

電壓等級380V，440V，660V，1140V

尺寸1300×800×1300mm。

PZ-7噴漿機的使用與操作方法

操作者必須仔細閱讀使用說明書，并且熟悉機器結構和操作規程后方可上崗操作。

1、開機前的準備 A、檢查整機各連接部件是否牢固，各旋轉滑移部位是否靈活可靠。B、觀察游標，檢查減速箱內潤滑油是否充足。C、驅動電機與電源連接，點動電機觀察轉字體旋轉方向應與箭標方向一致，否則應對電源調相。D、主氣路、上氣路、下氣路、振動器氣路、噴頭供水截止閥置于關閉狀態，主氣管接入氣源。供水管路接入水源，輸料管與主機連接。E、調整壓緊機構，先手動預壓緊，然后使用扳手上緊彎折輸料管，打開主氣路、上氣路截止閥，觀察壓力表在0.3Mpa左右市，橡膠結合板處應沒有氣體溢出。

2、噴射作業首先打開主氣路、上氣路、下氣路截止閥，開啟噴頭供水截止閥，預濕巖體表面，然后啟動電機，打開振動器氣路截止閥，料斗中加入拌合料，開始噴射作業。工作中噴頭操作人員應適當調節噴頭供水量，保障砼料具有適合的水灰比。主機操作人員應注意觀察主機側面余氣孔，如有余料排出，應適當減小下氣路供氣量。直到機器余氣口處沒有物料排出，設備正常工作為止。

3、停機操作 停機前，首先停止加料，帶噴頭處無物料噴出時，關閉供水截止閥，同時向料斗內加入少量濕砂石，幾遍將料斗和轉子料腔中的殘料沖刷干凈，帶噴頭處無物料噴出時，關閉電機電源及各氣路截止閥。
