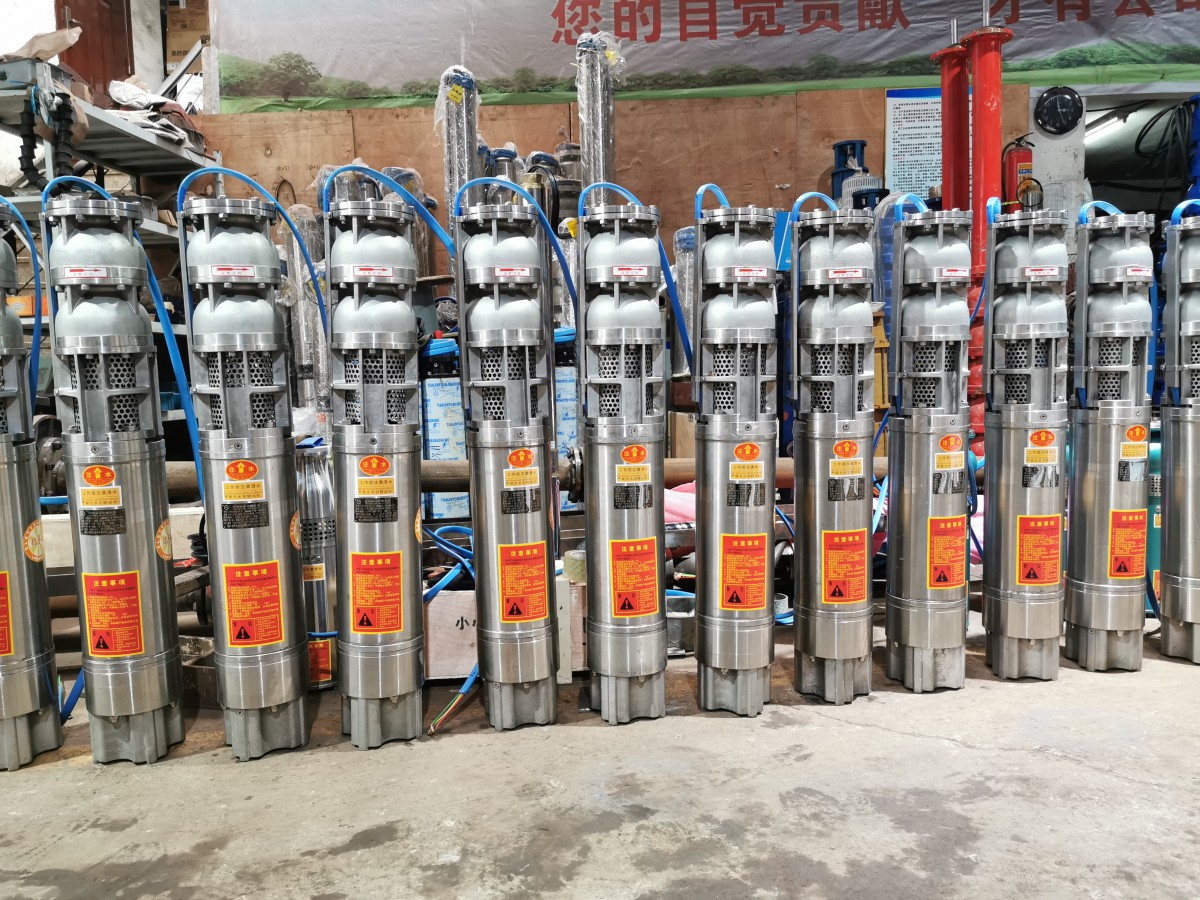

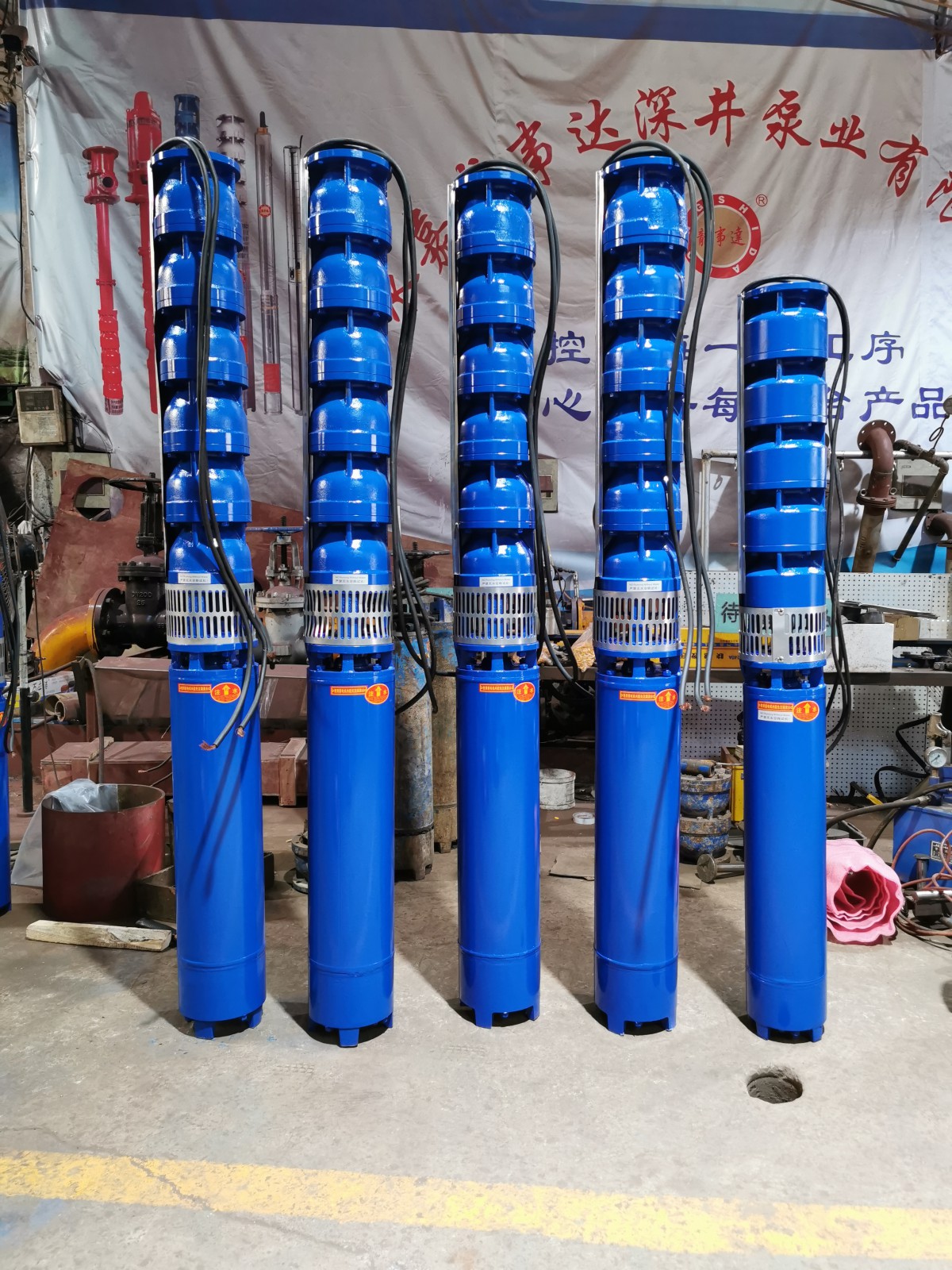

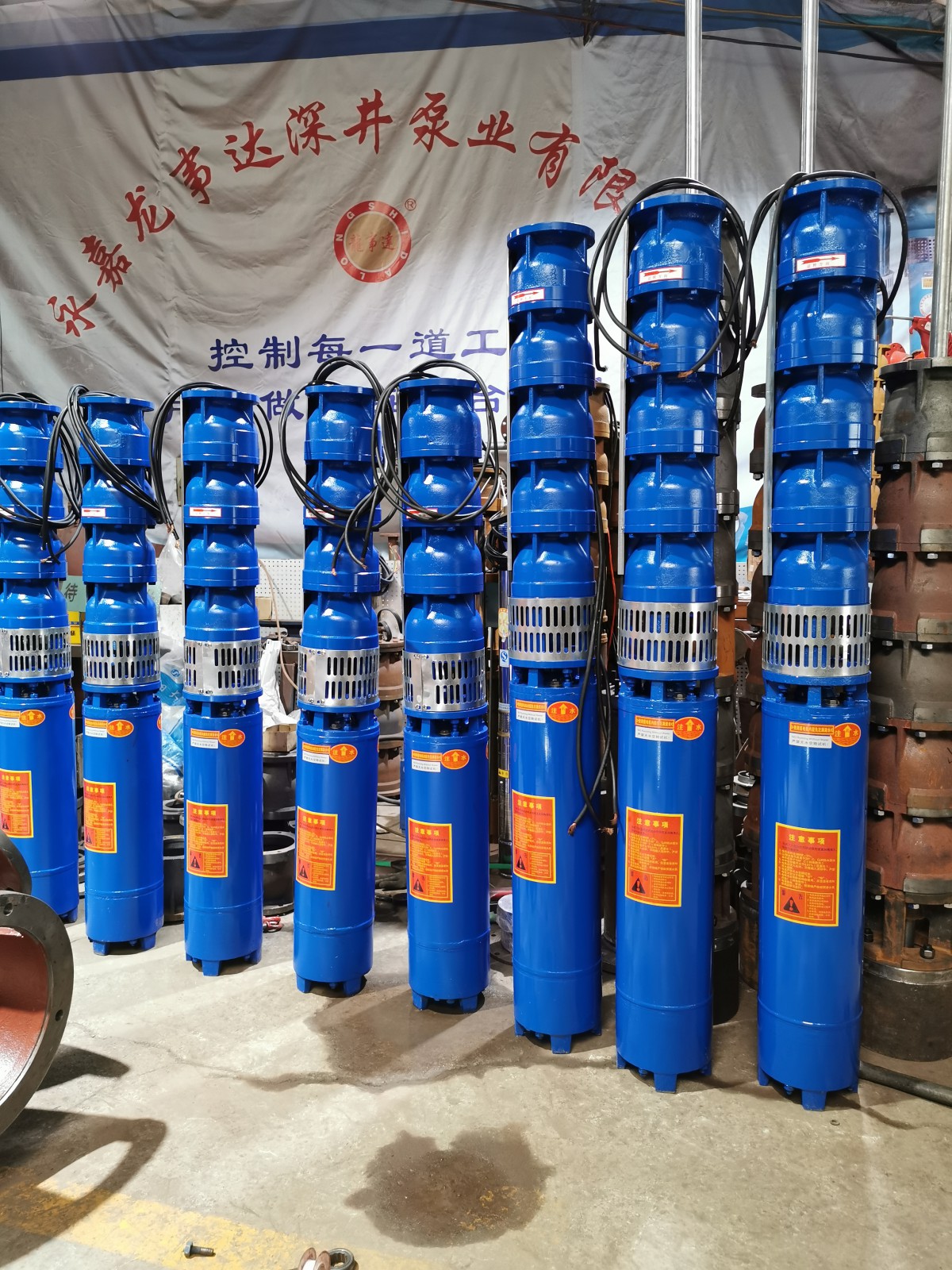

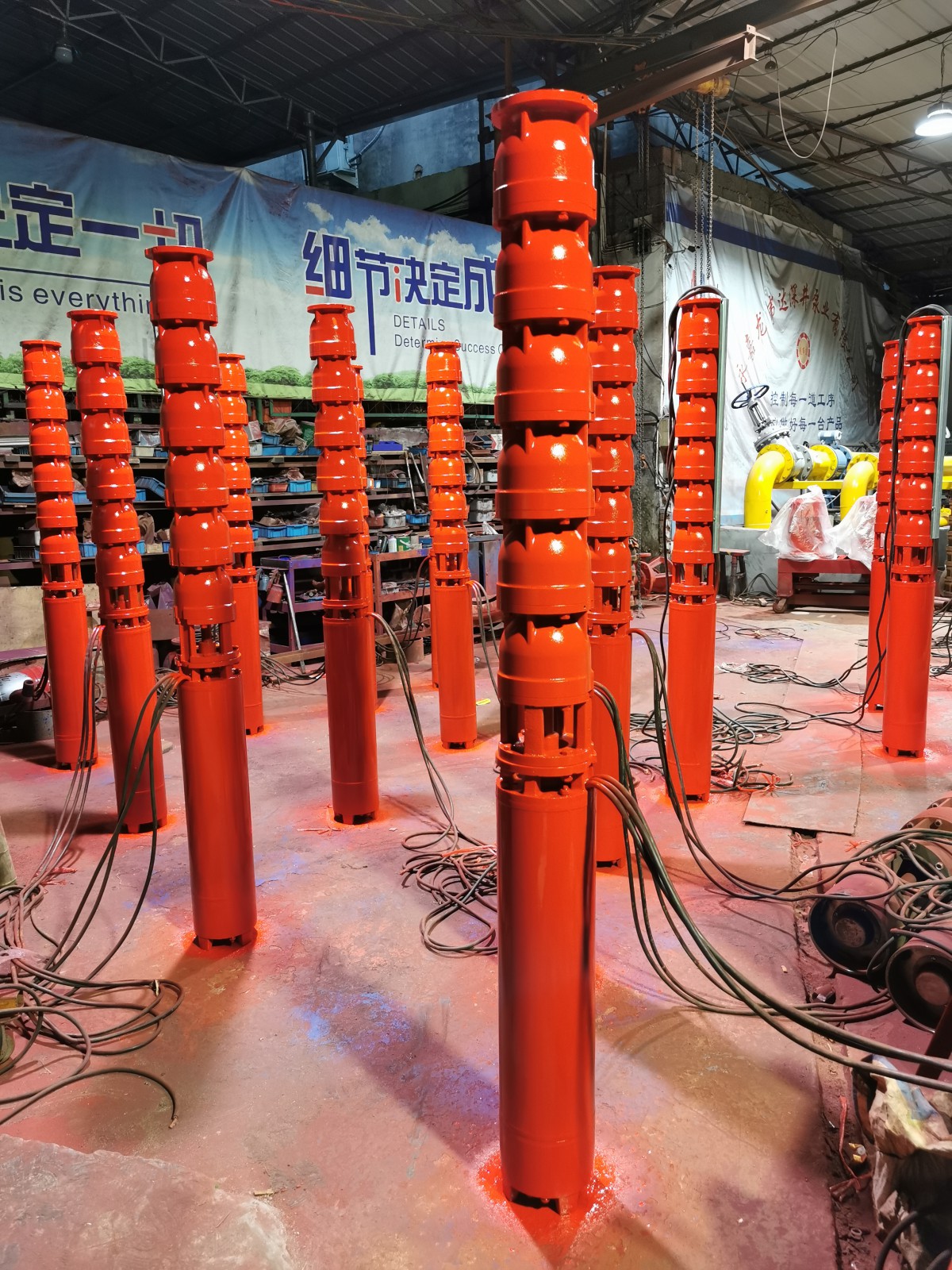

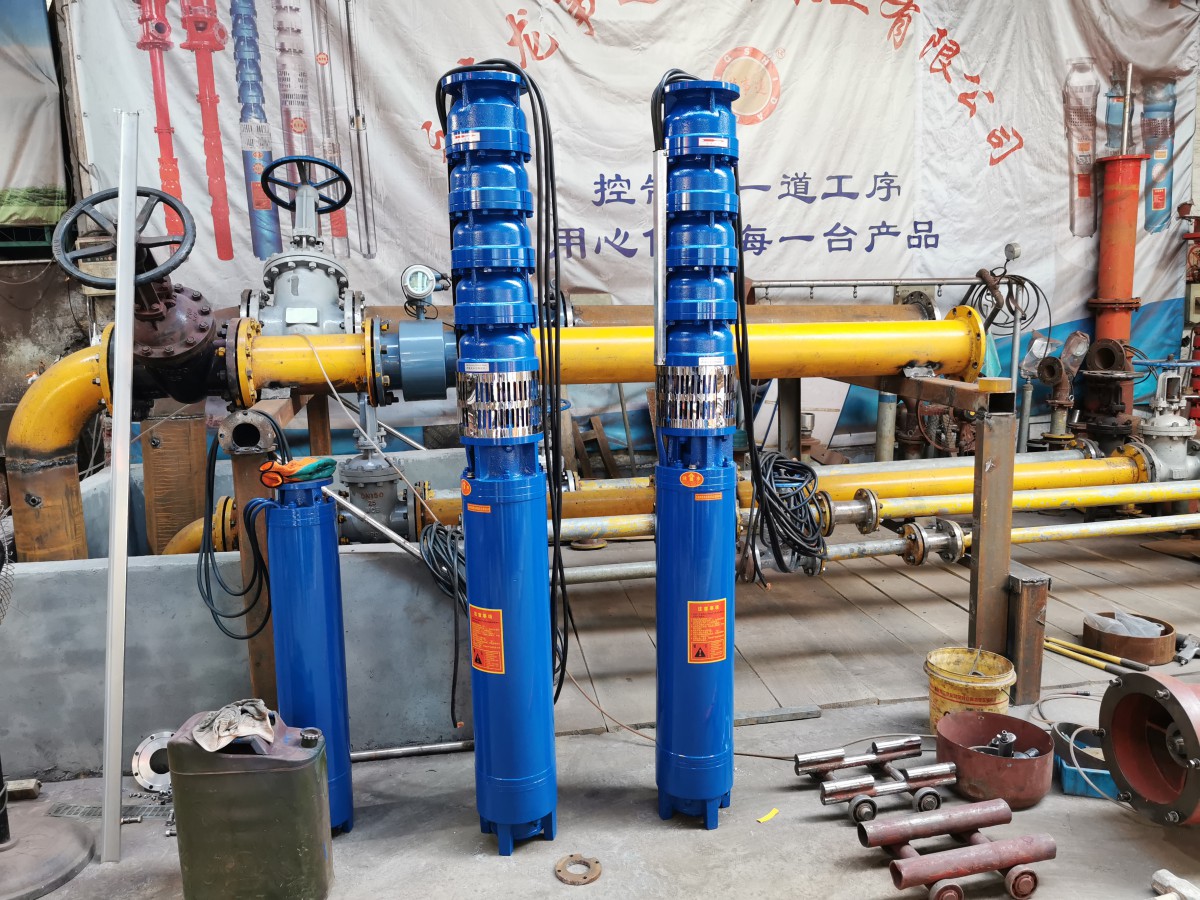

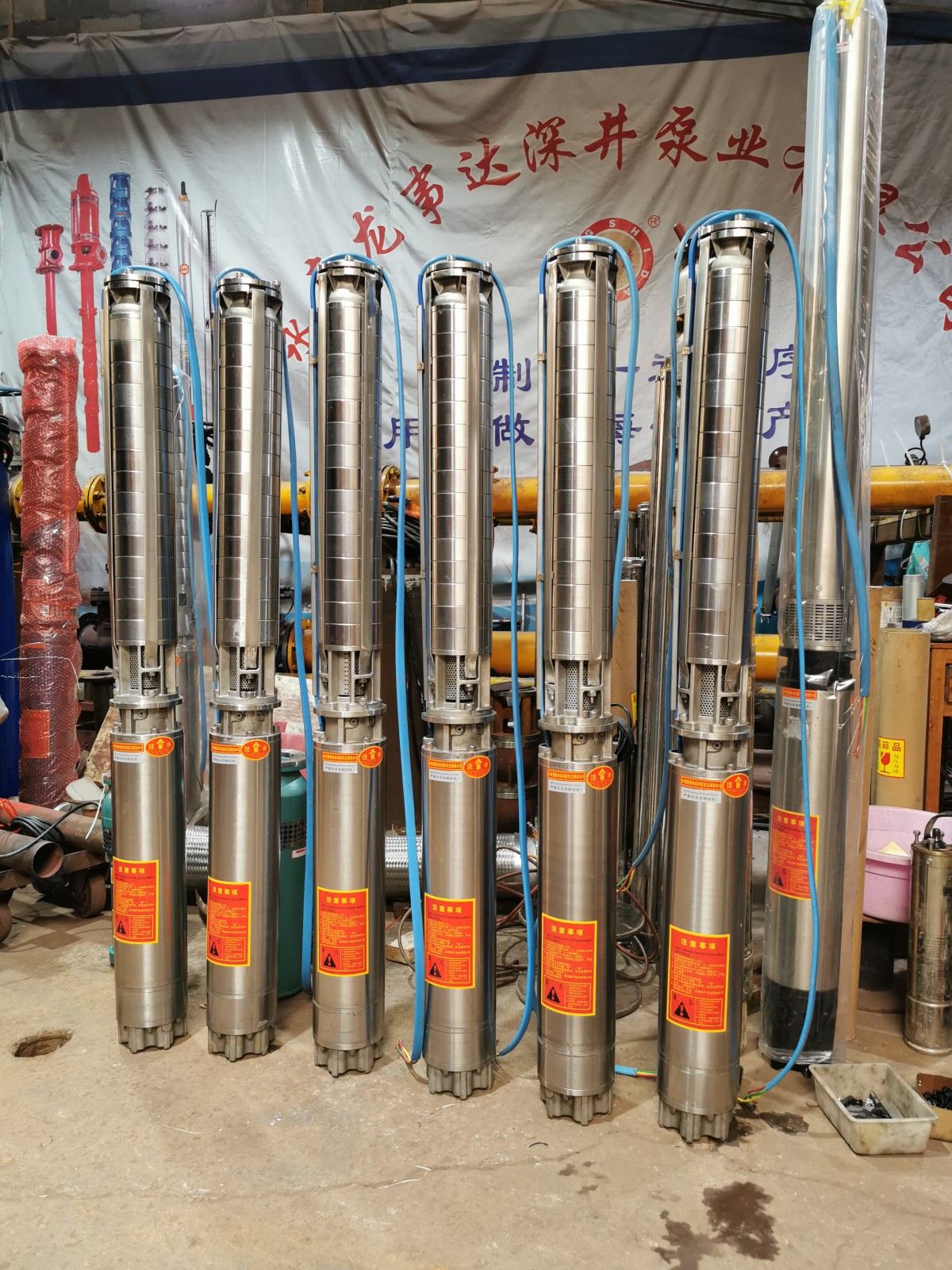

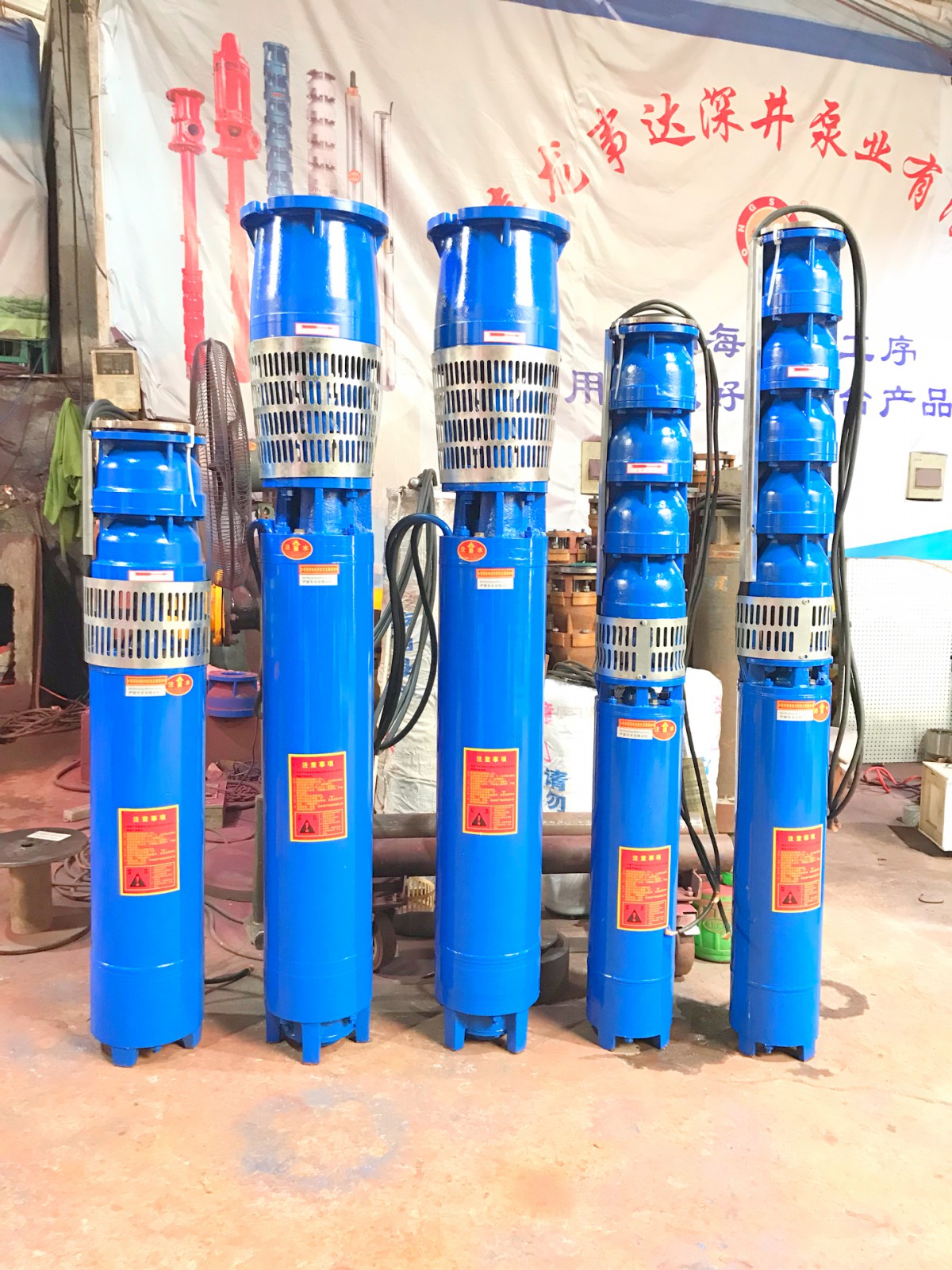

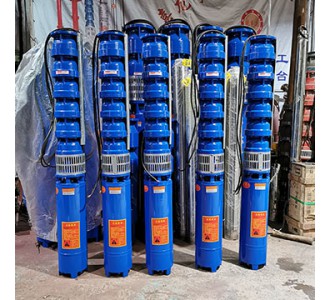

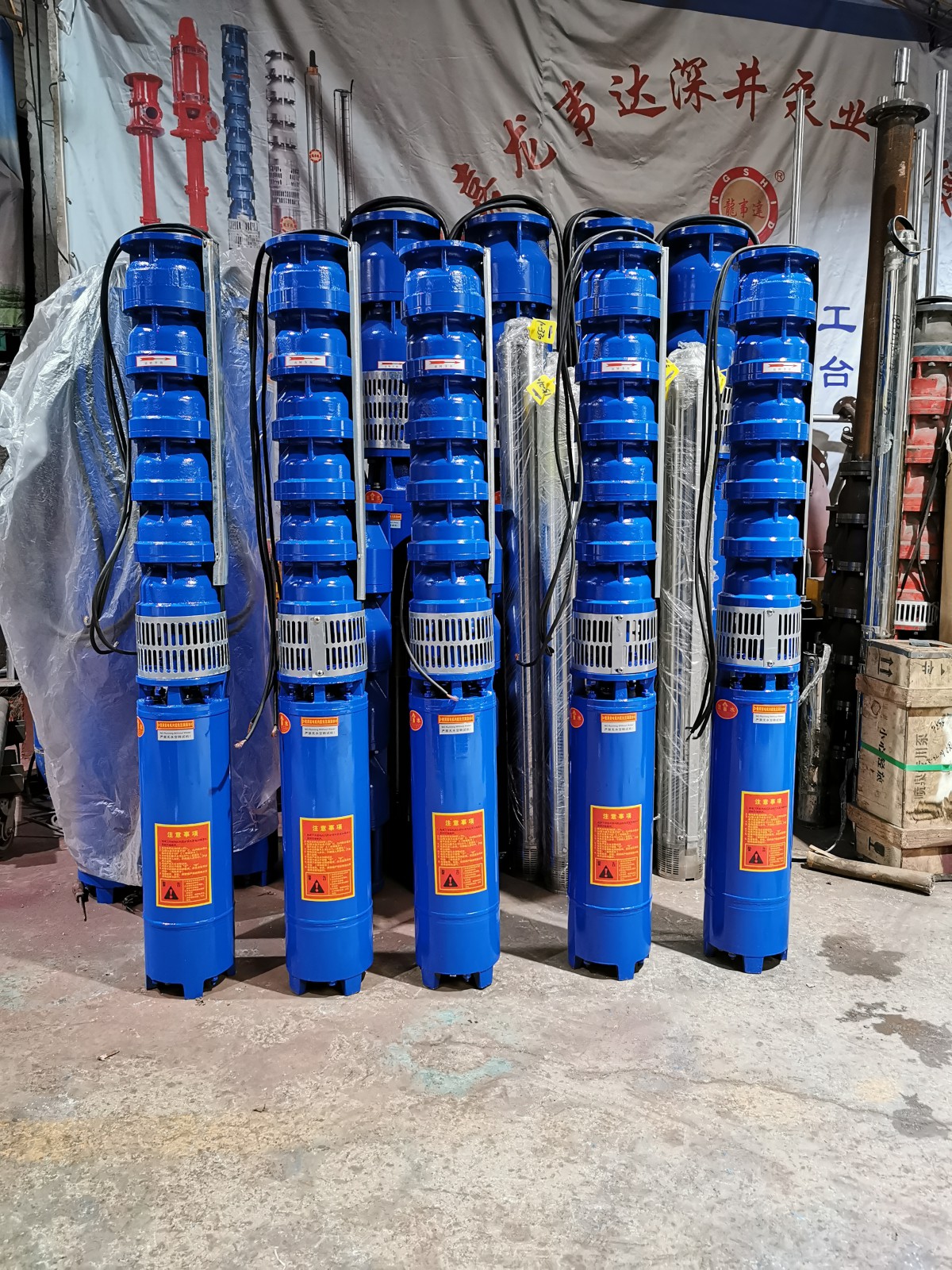

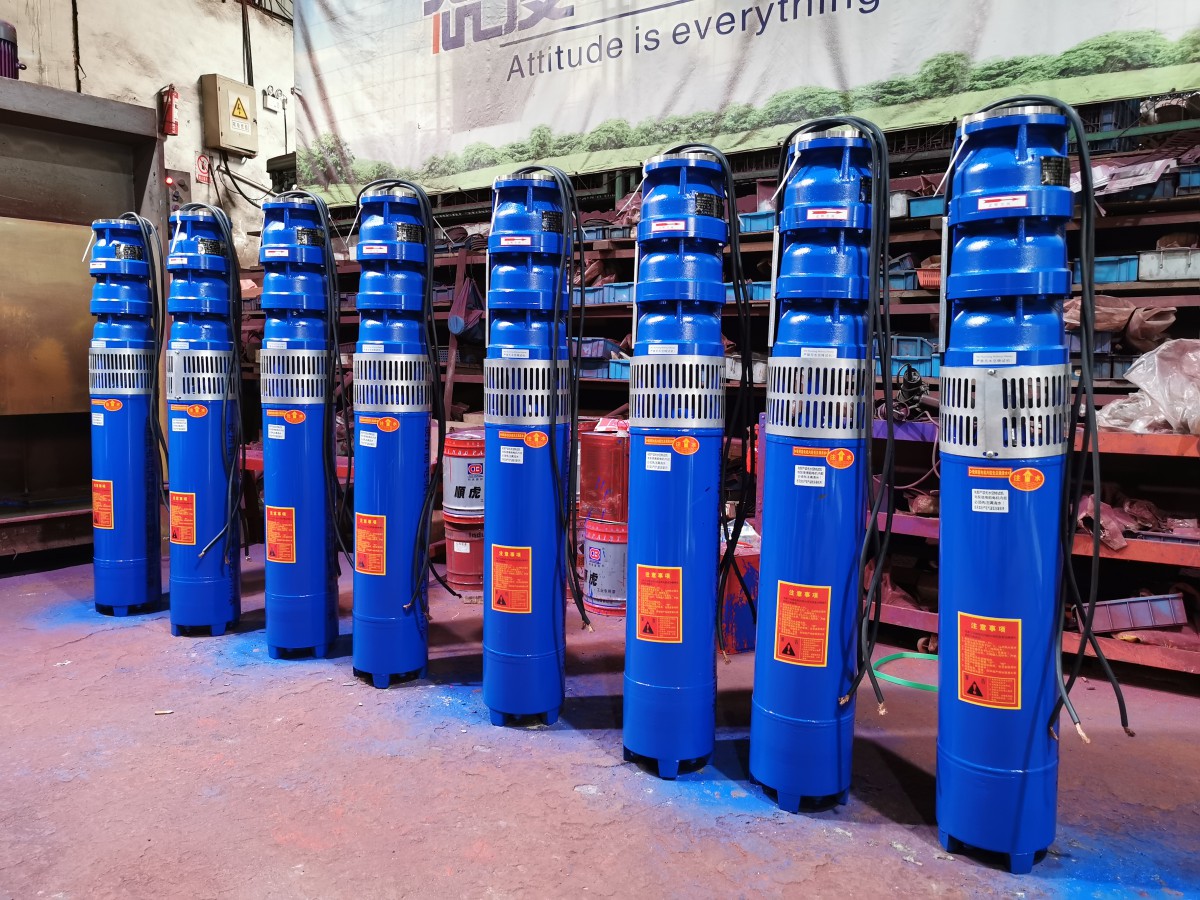

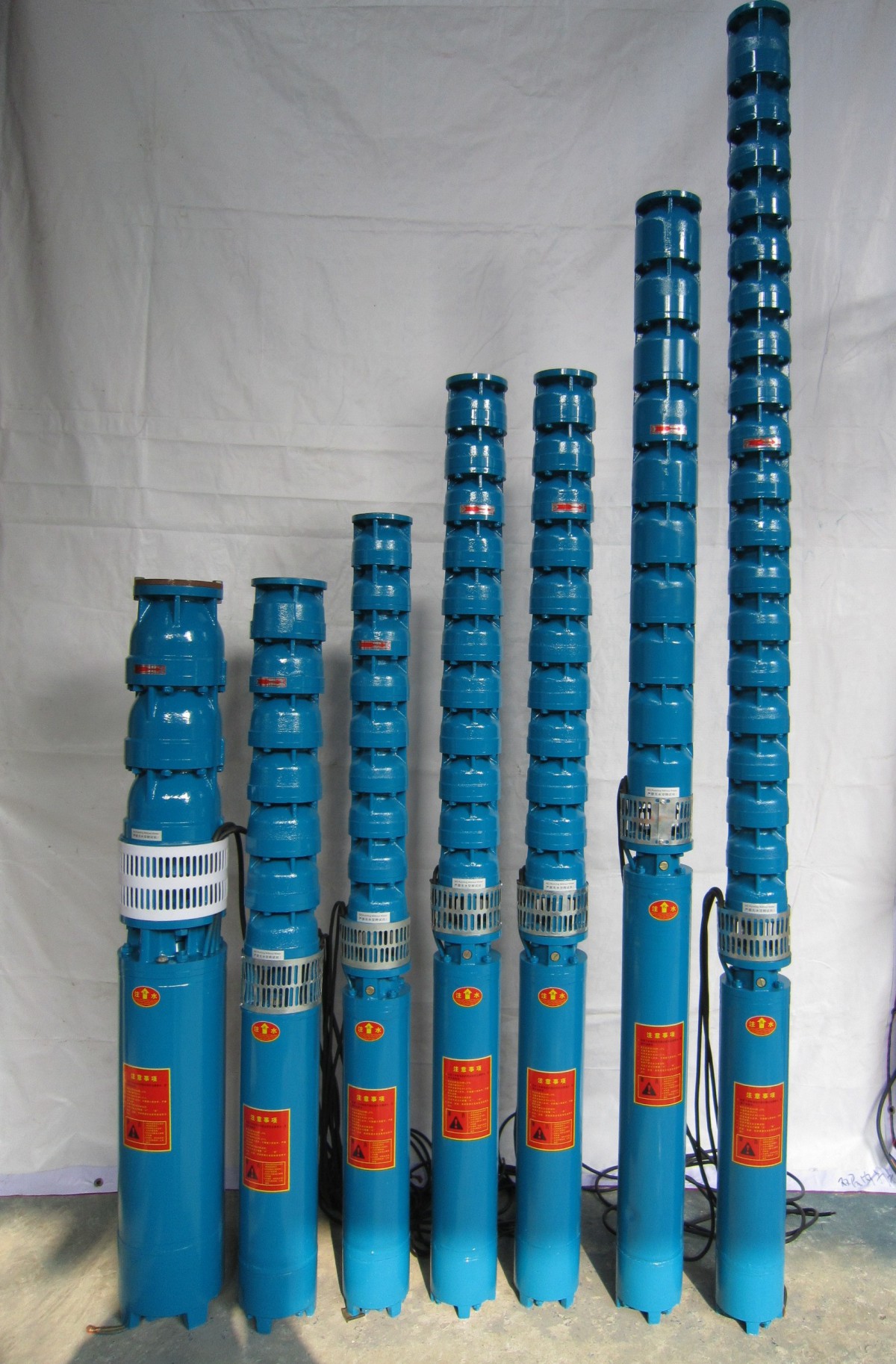

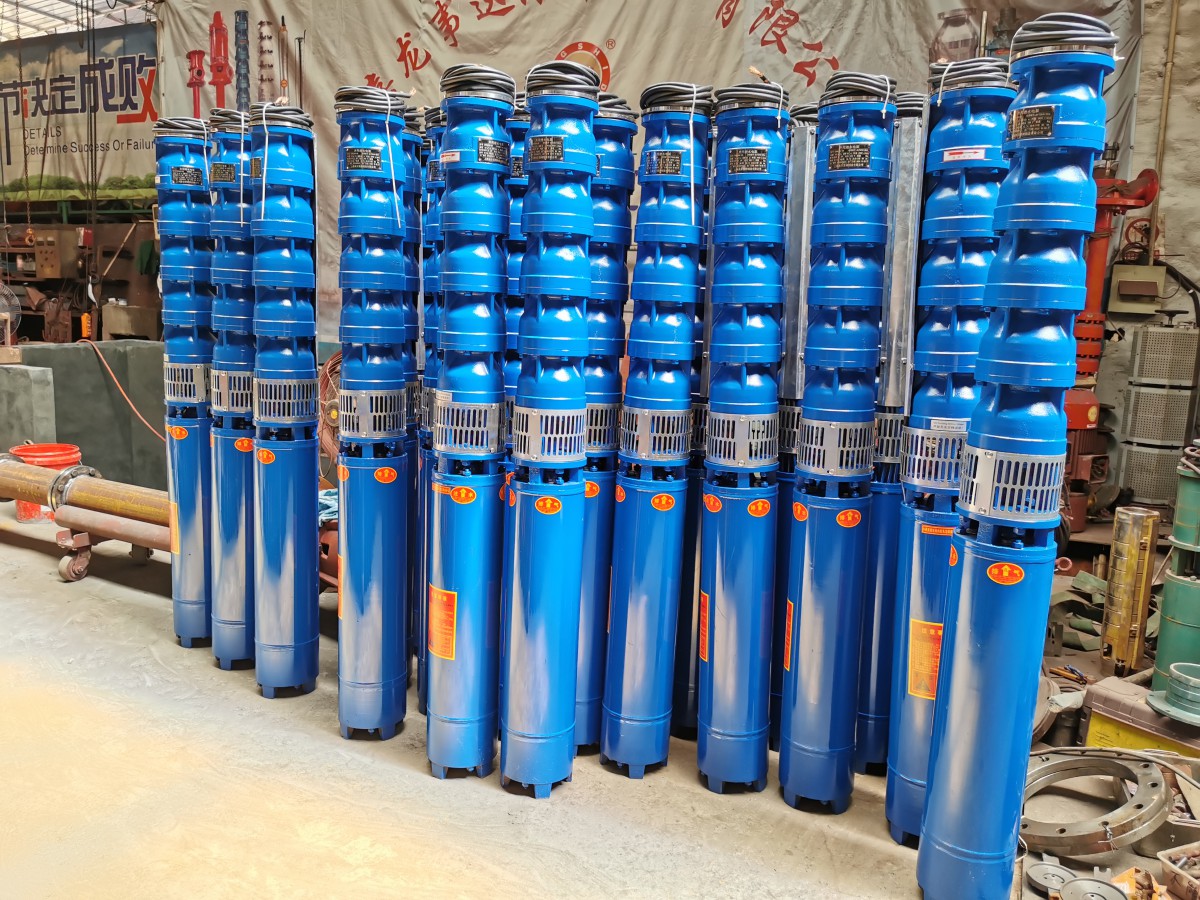

QJ系列潛水深井泵-產品簡介
是電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。
主要特點：
1.電機、水泵體,潛入水中運行,安全可靠.
2. 對井管、揚水管無特殊要求(即:鋼管井、灰管井、土井等均可使用;在壓力許可下,鋼管、膠管、塑料管等均可作揚水管使用)。
3.安裝、使用、維護方便簡單,占地面積小、不需建造泵房。
4.結構簡單,節省原材料。 潛水電泵使用的條件是否合適,管理得當與使用壽命有直接的關系。
QJ系列潛水深井泵-產品特點
QJ型井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井撮地下水、也可用于河流、水庫、水渠等到提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。
QJ型井用潛水泵電泵特點是：
1、電機、水泵一體、潛入水中運行，安全可靠。
2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用
3、安裝、使用、維護方便簡單占地面積小、不需要造泵房。
4、結構簡單，節省原材料。
潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。
QJ系列潛水深井泵-使用條件
1、額定頻率為50赫芝，額定電壓為380+5%伏的三相交流電源。
2、水泵進水口必須在動水位1米以下，但潛水深度不得超過靜水位以下70米，電機下端距井底水深最少在1米以上。
3、水溫一般不得高于20OC。
4、水質要求：
（1）水中含砂量不大于0.01%（重量比）；
（2）PH值在6.5~8.5范圍；
（3）氯離子含量不大于400毫克/升
5、要求井正直、進壁光滑，不得有蟛管錯開。
QJ系列潛水深井泵-結構說明
1、QJ型潛水電泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。
潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采用閘閥控制。
2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。
3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。
4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車里帶）以防滲水。
6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。
7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。
8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。
|
QJ系列潛水深井泵-性能參數（部分參數表，詳細參數電話聯系，或參考公司官網）
|
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
150QJ10-50/7
|
40-55
|
3
|
7.9
|
2
|
|
150QJ10-100/14
|
80-110
|
5.5
|
13.7
|
|
150QJ10-150/21
|
120-170
|
7.5
|
18.5
|
|
150QJ20-24/4
|
19-29
|
3
|
7.90
|
|
150QJ20-30/5
|
24-36
|
3
|
7.90
|
|
150QJ20-36/6
|
29-43
|
4
|
10.26
|
|
150QJ20-42/7
|
34-50
|
4
|
10.26
|
|
150QJ20-48/8
|
38-58
|
5.5
|
13.74
|
|
150QJ20-54/9
|
43-65
|
5.5
|
13.74
|
|
150QJ20-60/10
|
48-72
|
7.5
|
18.5
|
|
150QJ20-66/11
|
53-79
|
7.5
|
18.5
|
|
150QJ20-72/12
|
58-76
|
7.5
|
18.5
|
|
150QJ20-78/13
|
62-94
|
7.5
|
18.5
|
|
150QJ20-84/14
|
67-101
|
9.2
|
22.12
|
|
150QJ20-90/15
|
72-108
|
9.2
|
22.12
|
|
150QJ20-96/16
|
77-115
|
9.2
|
22.12
|
|
150QJ20-102/17
|
82-122
|
11
|
26.28
|
|
150QJ20-108/18
|
86-130
|
11
|
26.28
|
|
150QJ20-114/19
|
91-137
|
11
|
26.28
|
|
150QJ20-120/20
|
96-144
|
13
|
30.87
|
|
150QJ20-126/21
|
101-151
|
13
|
30.87
|
|
150QJ20-132/22
|
106-158
|
13
|
30.87
|
|
150QJ20-138/23
|
110-166
|
13
|
30.87
|
|
150QJ20-144/24
|
115-173
|
15
|
35.62
|
|
150QJ20-150/25
|
120-180
|
15
|
35.62
|
|
150QJ20-156/26
|
125-187
|
15
|
35.62
|
|
150QJ20-162/27
|
130-194
|
15
|
35.62
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
200QJ20-40/3
|
35-45
|
4
|
10.1
|
2
|
|
200QJ20-54/4
|
45-58
|
5.5
|
13.6
|
|
200QJ20-67-5
|
58-72
|
7.5
|
18
|
|
200QJ20-81/6
|
72-86
|
7.5
|
18
|
|
200QJ20-93/7
|
86-98
|
9.2
|
21.7
|
|
200QJ20-108/8
|
98-115
|
11
|
25.8
|
|
200QJ20-121/9
|
115-128
|
13
|
29.8
|
|
200QJ20-133/10
|
120-140
|
15
|
33.9
|
|
200QJ20-148/11
|
140-158
|
15
|
33.9
|
|
200QJ20-175/13
|
153-190
|
18.5
|
41.6
|
|
200QJ20-202/15
|
199-215
|
22
|
48.2
|
|
200QJ20-243/18
|
220-250
|
25
|
54.5
|
|
200QJ20-270/20
|
250-282
|
30
|
65.4
|
|
200QJ20-297/22
|
280-315
|
30
|
65.4
|
2.5
|
|
200QJ20-338/25
|
315-350
|
37
|
79.7
|
|
200QJ20-350/26
|
335-370
|
37
|
79.7
|
|
200QJ20-363/27
|
350-385
|
37
|
79.7
|
|
200QJ20-400/30
|
375-420
|
45
|
96.9
|
|
200QJ20-450/34
|
425-470
|
45
|
96.9
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
200QJ32-26/2
|
23-30
|
4
|
10.1
|
2.5
|
|
200QJ32-39-3
|
35-45
|
5.5
|
13.6
|
|
200QJ32-52/4
|
45-55
|
7.5
|
18
|
|
200QJ32-65/5
|
55-73
|
11
|
25.8
|
|
200QJ32-78/6
|
70-84
|
11
|
25.8
|
|
200QJ32-91/7
|
80-105
|
13
|
29.8
|
|
200QJ32-104/8
|
95-110
|
15
|
33.9
|
|
200QJ32-130/10
|
120-137
|
18.5
|
41.6
|
|
200QJ32-156/12
|
140-162
|
25
|
54.5
|
|
200QJ32-195/15
|
180-215
|
30
|
65.4
|
|
200QJ32-234/18
|
224-247
|
37
|
79.7
|
|
200QJ32-247/19
|
234-255
|
37
|
79.7
|
|
200QJ32-260/20
|
250-275
|
45
|
96.9
|
|
200QJ32-286/22
|
275-300
|
45
|
96.9
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
200QJ40-26/2
|
23-30
|
5.5
|
13.6
|
2.5
|
|
200QJ40-39/3
|
35-45
|
7.5
|
18
|
|
200QJ40-52/4
|
45-55
|
9.3
|
21.7
|
|
200QJ40-65/5
|
55-73
|
11
|
25.8
|
|
200QJ40-78/6
|
70-84
|
15
|
33.9
|
|
200QJ40-104-8
|
95-110
|
18.5
|
41.6
|
|
200QJ40-117/9
|
105-120
|
22
|
48.2
|
|
200QJ40-143/11
|
130-145
|
25
|
54.5
|
|
200QJ40-169/13
|
160-175
|
30
|
65.4
|
|
200QJ40-208/16
|
200-215
|
37
|
79.7
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
200QJ50-13/1
|
10-16
|
4
|
10.1
|
3
|
|
200QJ50-26/2
|
23-29
|
5.5
|
13.6
|
|
200QJ50-39/3
|
35-43
|
9.2
|
21.7
|
|
200QJ50-52/4
|
43-58
|
11
|
25.8
|
|
200QJ50-65/5
|
58-75
|
15
|
33.9
|
|
200QJ50-78/6
|
70-90
|
18.5
|
41.6
|
|
200QJ50-91/7
|
80-110
|
22
|
48.2
|
|
200QJ50-104/8
|
90-118
|
25
|
54.5
|
|
200QJ50-117/9
|
100-130
|
30
|
65.4
|
|
200QJ50-130/10
|
115-148
|
30
|
65.4
|
|
200QJ50-156/12
|
142-180
|
37
|
79.7
|
|
200QJ50-182/14
|
165-206
|
45
|
96.9
|
|
200QJ50-195/15
|
185-220
|
45
|
96.9
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
200QJ63-12/1
|
8-15
|
4
|
10.1
|
3
|
|
200QJ63-24/2
|
19-30
|
7.5
|
18
|
|
200QJ63-36/3
|
28-44
|
11
|
21.7
|
|
200QJ63-48/4
|
38-58
|
15
|
33.9
|
|
200QJ63-60/5
|
47-75
|
18.5
|
41.6
|
|
200QJ63-72/6
|
56-88
|
22
|
48.2
|
|
200QJ63-84/7
|
68-105
|
25
|
54.5
|
|
200QJ63-96/8
|
76-118
|
30
|
65.4
|
|
200QJ63-108/9
|
86-130
|
30
|
65.4
|
|
200QJ63-120/10
|
95-142
|
37
|
79.9
|
|
200QJ63-144/12
|
112-168
|
45
|
96.9
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
200QJ80-11/1
|
8-13
|
4
|
10.1
|
4
|
|
200QJ80-22/2
|
16-25
|
7.5
|
18
|
|
200QJ80-33/3
|
28-42
|
11
|
25.8
|
|
200QJ80-44/4
|
40-50
|
15
|
33.9
|
|
200QJ80-55/5
|
50-60
|
18.5
|
41.6
|
|
200QJ80-66/6
|
60-70
|
22
|
48.2
|
|
200QJ80-77/7
|
70-80
|
30
|
65.4
|
|
200QJ80-88/8
|
80-95
|
37
|
79.7
|
|
200QJ80-99/9
|
95-110
|
37
|
79.7
|
|
200QJ80-121/11
|
110-140
|
45
|
96.9
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
250QJ32-138/6
|
124-151
|
22
|
47.9
|
2.5
|
|
250QJ32-161/7
|
145-176
|
25
|
53.8
|
|
250QJ32-184/8
|
166-202
|
30
|
64.2
|
|
250QJ32-207/9
|
186-227
|
37
|
77.8
|
|
250QJ32-230/10
|
207-252
|
37
|
77.8
|
|
250QJ32-253/11
|
227-277
|
45
|
94.1
|
|
250QJ32-276/12
|
248-302
|
45
|
94.1
|
|
250QJ32-300/13
|
270-328
|
55
|
114.3
|
3
|
|
250QJ32-322/14
|
290-352
|
55
|
114.3
|
|
250QJ32-345/15
|
310-370
|
63
|
130.9
|
|
250QJ32-368/16
|
332-395
|
63
|
130.9
|
|
250QJ32-391/17
|
352-420
|
63
|
130.9
|
|
250QJ32-414/18
|
373-445
|
75
|
152.3
|
|
250QJ32-437/19
|
394-468
|
75
|
152.3
|
|
250QJ32-460/20
|
414-495
|
75
|
152.3
|
|
250QJ32-483/21
|
435-510
|
90
|
182.8
|
|
250QJ32-506/22
|
455-543
|
90
|
182.8
|
|
250QJ32-529/23
|
476-568
|
90
|
182.8
|
|
250QJ32-552/24
|
498-588
|
90
|
182.8
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
250QJ50-20/1
|
18-22
|
5.5
|
13.6
|
4
|
|
250QJ50-40/2
|
37-45
|
9.2
|
21.7
|
|
250QJ50-60/3
|
55-65
|
13
|
29.8
|
|
250QJ50-80/4
|
75-85
|
18.5
|
41.6
|
|
250QJ50-100/5
|
93-107
|
22
|
47.9
|
|
250QJ50-120/6
|
113-127
|
25
|
53.8
|
|
250QJ50-140/7
|
120-160
|
37
|
77.8
|
|
250QJ50-160/8
|
151/170
|
37
|
77.8
|
|
250QJ50-180/9
|
170-190
|
45
|
94.1
|
|
250QJ50-200/10
|
190-210
|
45
|
94.1
|
|
250QJ50-220/11
|
208-230
|
55
|
114.3
|
|
250QJ50-240/12
|
220-260
|
55
|
114.3
|
|
250QJ50-260/13
|
245-271
|
63
|
130.9
|
|
250QJ50-280/14
|
265-291
|
63
|
130.9
|
|
250QJ50-300/15
|
288-312
|
63
|
152.3
|
|
250QJ50-320/16
|
308-332
|
75
|
152.3
|
|
250QJ50-340/17
|
320-360
|
75
|
182.8
|
|
250QJ50-360/18
|
355-380
|
90
|
182.8
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
250QJ80-20/1
|
17-22
|
7.5
|
18
|
4
|
|
250QJ80-40/2
|
35/44
|
15
|
33.9
|
|
250QJ80-60/3
|
52-66
|
22
|
47.9
|
|
250QJ80-80/4
|
70-80
|
30
|
64.2
|
|
250QJ80-100/5
|
87-110
|
37
|
77.8
|
|
250QJ80-120/6
|
105-131
|
45
|
94.1
|
|
250QJ80-140/7
|
122-153
|
55
|
114.3
|
|
250QJ80-160/8
|
150/170
|
63
|
130.9
|
|
250QJ80-180/9
|
170-197
|
63
|
130.9
|
|
250QJ80-200/10
|
184-219
|
75
|
152.3
|
|
250QJ80-220/11
|
210-230
|
90
|
182.8
|
|
250QJ80-240/12
|
230-253
|
90
|
182.8
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
250QJ100-18/1
|
15-22
|
7.5
|
18
|
4
|
|
250QJ100-36/2
|
30-44
|
15
|
33.9
|
|
250QJ100-54/3
|
44-60
|
25
|
53.8
|
|
250QJ100-72/4
|
66-78
|
30
|
64.2
|
|
250QJ100-108/6
|
110-116
|
45
|
94.1
|
|
250QJ100-126/7
|
118-136
|
55
|
114.3
|
|
250QJ100-144/8
|
136-152
|
63
|
130.9
|
|
250QJ100-162/9
|
156-170
|
75
|
152.3
|
|
250QJ100-198/11
|
188-208
|
90
|
182.8
|
|
型 號
|
揚程參考使用范圍
（M）
|
電機功率
（KW）
|
額定電流
（A）
|
出水管直徑
（寸）
|
|
250QJ125-16/1
|
14-19
|
9.2
|
21.7
|
5
|
|
250QJ125-32/2
|
28-35
|
18.5
|
41.6
|
|
250QJ125-48/3
|
42-54
|
25
|
53.8
|
|
250QJ125-64/4
|
56-70
|
37
|
77.8
|
|
250QJ125-80/5
|
72-90
|
45
|
94.1
|
|
250QJ125-96/6
|
86-105
|
55
|
114.3
|
|
250QJ125-112/7
|
102-120
|
63
|
130.9
|
|
250QJ125-128/8
|
120-138
|
75
|
152.3
|
|
250QJ125-144/9
|
134-156
|
90
|
182.8
|
|
250QJ125-160/10
|
150-175
|
90
|
182.8
|
|
|

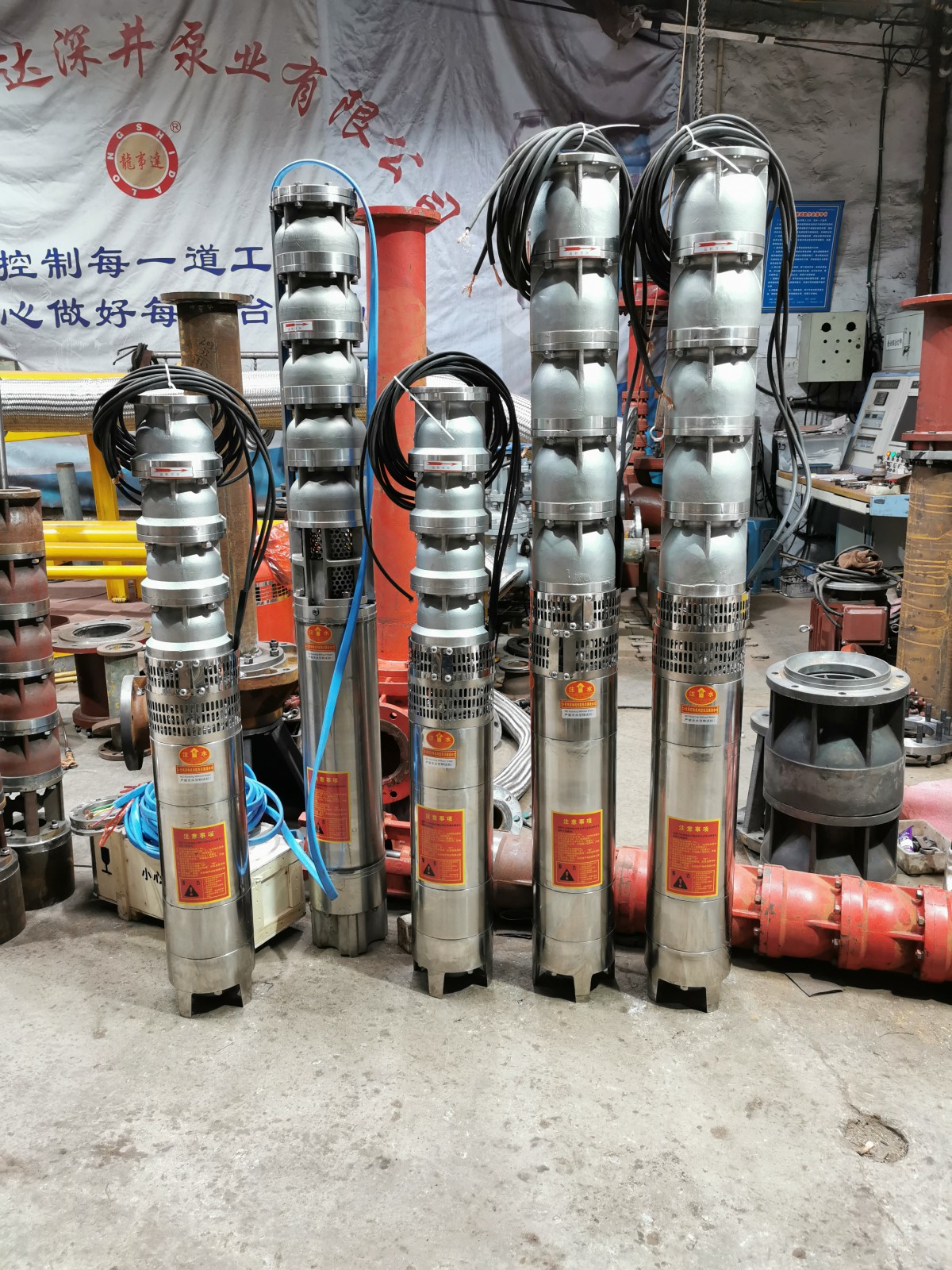

以上參數為公司部分參數表，詳細參數電話聯系，或參考公司官網。可以定制：304不銹鋼，316不銹鋼，316L不銹鋼，以及2205不銹鋼。歡迎來電咨詢。
|
|
|
|
|
QJ系列潛水深井泵使用須知
一、電機使用前必須灌滿清水，擰緊注水放氣螺栓，否則不準使用。
二、陸地試運轉不得超過一秒。
三、電泵不準倒臥或傾使用。
四、電動機必須完全潛入水中，但潛入深度應不大于70米。
五、引線與電纜接頭按規定操作。
六、訂購高揚程潛水電泵請參閱《高揚程潛水電泵型譜》及《高揚程潛水電泵使用手冊》。
QJ系列潛水深井泵安裝、起動和停車
1、安裝前的檢查與準備：
(1)、檢查水井是否符合本泵使用條件，即井徑、垂直和井壁質量、以及靜水位、動水位、涌水量和水質條件等、若不符合使用條件必須采取相應措施，否則不能將泵下井。
(2)、檢查供電設備及供電線路能否保證電泵正常運行。
(3)、電源電壓和頻率是否符合使用條件。
(4)、按裝箱單位檢查零部件是否安全，并熟悉安裝使用說明書。
(5)、檢查電氣線路，控制和保護裝置是滯合理安全可靠。
(6)、裝備好各種安裝使用工具豎立三角架和吊鏈（或其它吊裝工具）要安全、可靠、使用方便。
2、安裝
(1)、機泵一體卸下濾水網，然后打開注水和放氣孔螺栓往機內注滿潔凈的清水，一定確保注滿，防止假滿。并檢查電機各部是滯漏水。發現漏水根據部件應調正膠墊上緊螺栓。
(2)、仔細檢查電纜和接頭有無碰傷或損壞，發現問題及時包扎。
(3)、用500伏兆歐表測定繞阻的絕緣電阻不低于5兆歐。
(4)、安裝保護開關和起動設備，并檢查電機內水是否灌滿，然后上緊注水、放氣孔螺栓，從閥體頂端灌水直至從進水節處流出瞬時起動電機(不超過1秒)，看電泵轉動方向是否和轉向標相同，若相反，調換電源接頭即可，然后上好護線板、濾水網 準備安裝下井。
(5)、在泵的出水口安裝短輸水管一節，并用夾板夾住吊起落入井中，使夾板座落在井臺上。
(6)、再用一付夾板夾住另一節輸水管，然后吊起降下與短輸水管法蘭相聯接。升起吊鏈拆下第一付夾板，使泵管下降井中又座落在井臺上，依次反復進行安裝，下井，直到全部裝完，最后一節夾板不卸將泵固定在井口上。
(7)、最后放上井蓋，彎彎，閘閥出水管等。
(8)、每次連接法蘭時要加膠墊，對正后緊固螺釘要對角線方向同時上緊，防止歪斜漏水。
(9)、電纜線要固定在輸水管法蘭上凹槽內，每節都用綁繩固定好，下井過程要小心，電纜不能當吊繩使用，更不要碰傷電纜。
(10)、下泵過程有卡住現象，要想法克服卡點，不能強行下泵，以免卡死。
(11)、大口井等安裝泵時嚴禁人員下井。
(12)、保護開關和起動設備應配有電壓、電流表、指示燈，并安裝在配電盤上，放在井臺周圍適當的位置。
3、起動
(1)、用500伏兆歐表測量電機繞阻對地絕緣阻不低于5兆歐。
(2)、檢查三相電源線路，電壓是否符合規定各種儀表，保護設備及接線正確無誤后方可合閘起動。
(3)、起動后觀察電流、電壓是否符合規定范圍，運轉聲音有無異常及震動現象發生，若不正常應及時找出原因處理解決。
4、停車
(1)、關閉開關停車，再起動須等5分鐘或更長的時間，以防電機溫升過高，停車后最好切斷電源。
(2)、保護開關不得停用，或用鉛絲銅絲加大保險絲的作法是錯誤的。
?
